Zasilanie grzejnika: lewa czy prawa strona? Sprawdź, jak podłączyć!

Dlaczego strona podłączenia grzejnika ma kluczowe znaczenie dla Twoich rachunków?

Nawet najbardziej zaawansowany technologicznie grzejnik nie spełni swojej roli, jeśli zostanie podłączony w niewłaściwy sposób. Sposób, w jaki gorąca woda przepływa przez jego wnętrze, ma bezpośredni wpływ na to, jak efektywnie oddaje ciepło do pomieszczenia. Zrozumienie podstawowych zasad przepływu wody i identyfikacja rur zasilającej oraz powrotnej to fundamenty, które pozwolą Ci uniknąć kosztownych błędów i cieszyć się optymalną temperaturą w domu przy niższych rachunkach.

Zasada działania grzejnika: jak ciepło rozchodzi się w instalacji?

Grzejnik działa na zasadzie wymiany ciepła z otoczeniem. Gorąca woda, która krąży w instalacji centralnego ogrzewania, dopływa do wnętrza grzejnika. Tam, poprzez metalowe elementy grzejnika, ciepło jest oddawane do powietrza w pomieszczeniu. Proces ten zachodzi głównie poprzez konwekcję (unoszenie się ogrzanego powietrza) i promieniowanie (bezpośrednie oddawanie ciepła przez powierzchnię grzejnika). Prawidłowy przepływ wody przez całą objętość grzejnika zapewnia równomierne rozłożenie temperatury na jego powierzchni, co przekłada się na efektywne i komfortowe ogrzewanie.

Czym jest zasilanie, a czym powrót i dlaczego nie można ich mylić?

W każdej instalacji centralnego ogrzewania wyróżniamy dwa kluczowe rodzaje rur podłączonych do grzejnika: rurę zasilającą i rurę powrotną. Rura zasilająca doprowadza do grzejnika gorącą wodę z kotła lub innego źródła ciepła. Jest to strumień wody o najwyższej temperaturze w obiegu. Rura powrotna natomiast odprowadza z grzejnika wodę, która już oddała swoje ciepło i jest znacznie chłodniejsza. Jej zadaniem jest skierowanie tej schłodzonej wody z powrotem do kotła, aby mogła zostać ponownie podgrzana. Zamiana tych dwóch rur miejscami jest jednym z najczęstszych błędów, który prowadzi do poważnych problemów z ogrzewaniem.

Skutki błędnego podłączenia: zimny grzejnik i wyższe koszty ogrzewania

Gdy zasilanie i powrót zostaną podłączone odwrotnie, grzejnik nie będzie działał z pełną mocą. Gorąca woda, zamiast przepływać przez całą jego objętość, może szybko przepłynąć przez dolną część, pozostawiając górę zimną. To zjawisko znacząco obniża efektywność grzewczą. Według danych z Vertex AI Search, błędne podłączenie może obniżyć moc grzewczą grzejnika nawet o 50%, szczególnie w przypadku grzejników wyposażonych w zawór termostatyczny. Skutkuje to nie tylko zimnymi strefami na grzejniku i niedogrzanym pomieszczeniem, ale także koniecznością dłuższego i intensywniejszego pracy kotła, co bezpośrednio przekłada się na wyższe rachunki za ogrzewanie. Dodatkowo, nieprawidłowy przepływ wody może powodować nieprzyjemne hałasy w instalacji.

Podłączenie dolne: estetyka i standard w nowym budownictwie

Podłączenie dolne, często określane jako typ V, to obecnie najczęściej stosowane rozwiązanie w nowoczesnym budownictwie. Jego główną zaletą jest estetyka rury zasilające i powrotne są zazwyczaj ukryte w podłodze lub w ścianie tuż nad nią, co pozwala na uzyskanie minimalistycznego wyglądu pomieszczenia. Króćce przyłączeniowe znajdują się na dole grzejnika, po jego prawej, lewej stronie lub centralnie. Wiele grzejników z tym typem podłączenia posiada zintegrowany zawór termostatyczny, co ułatwia regulację temperatury.

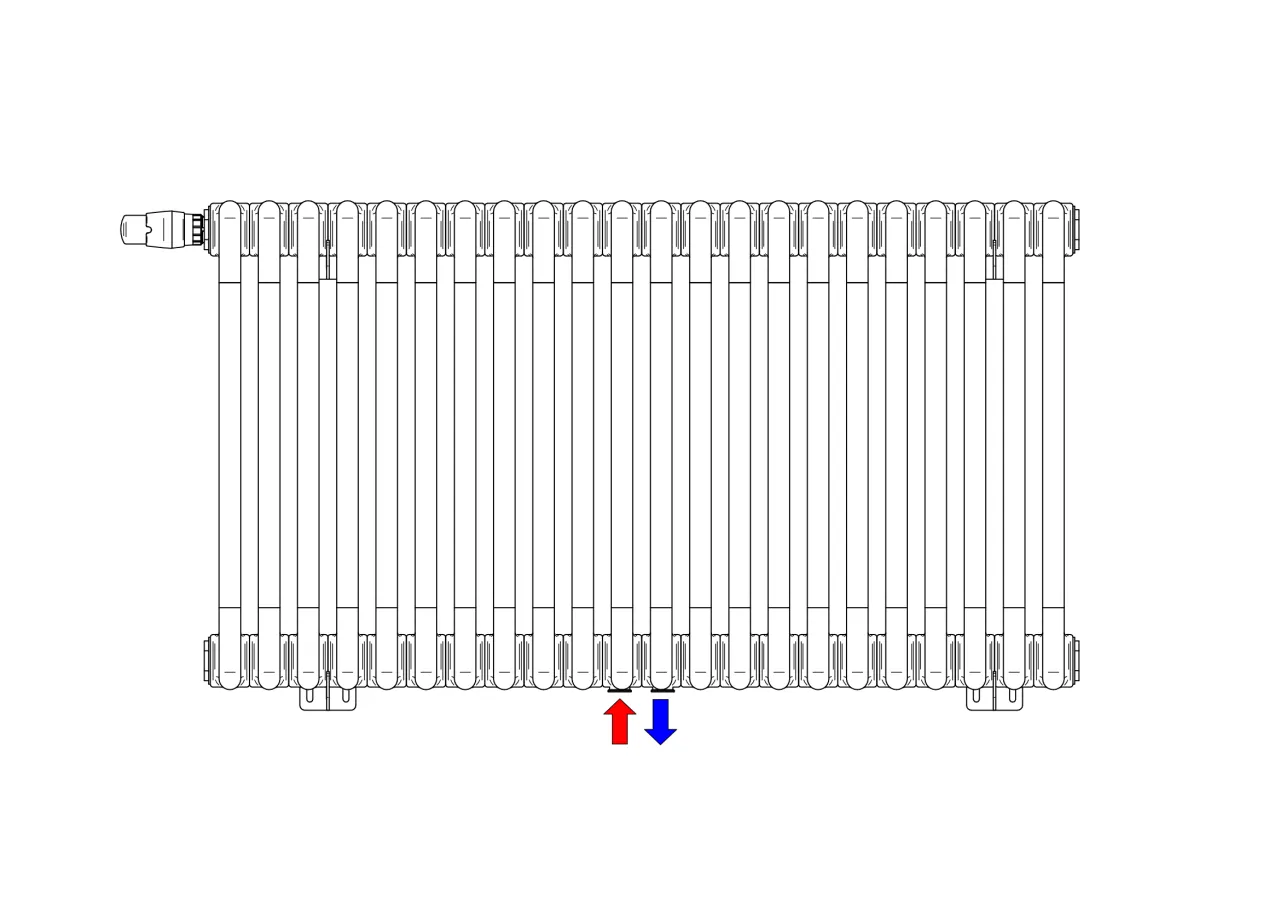

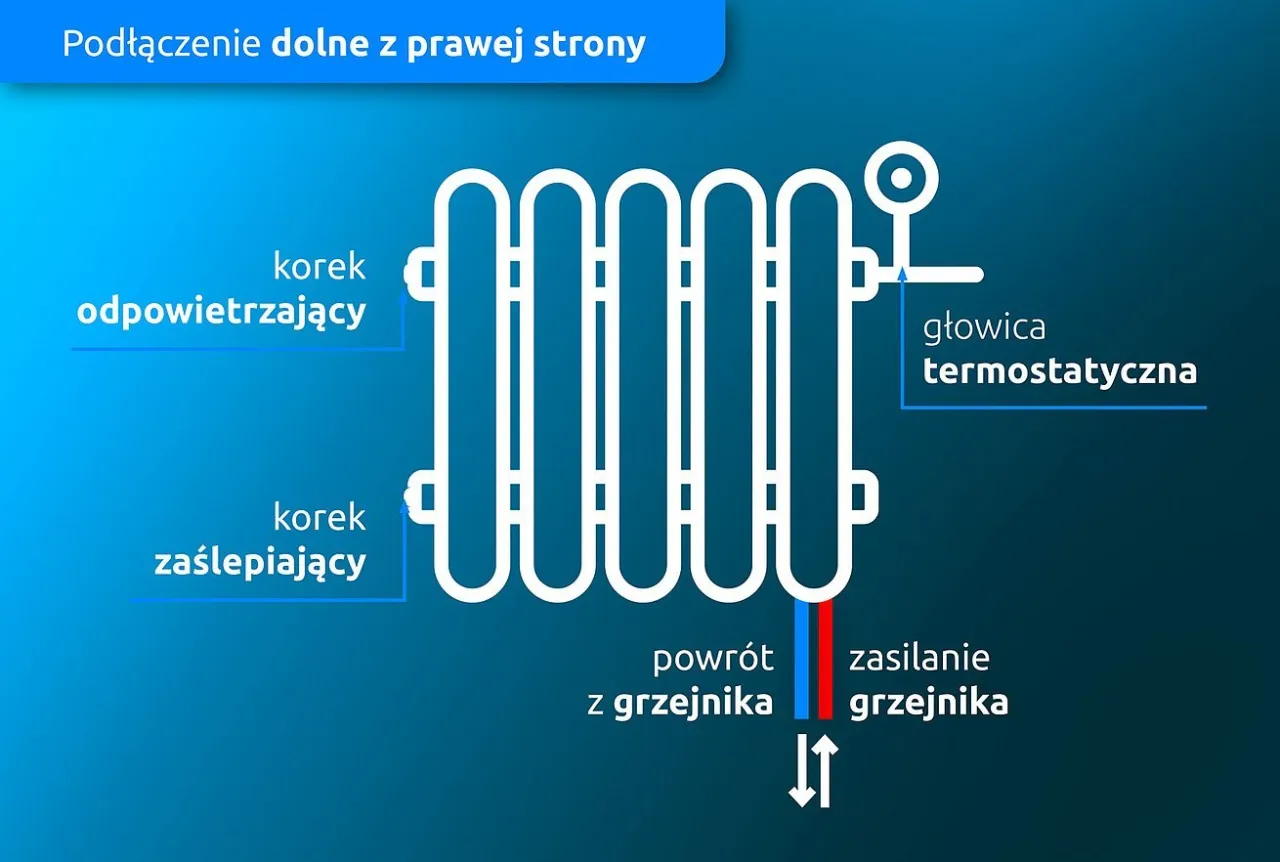

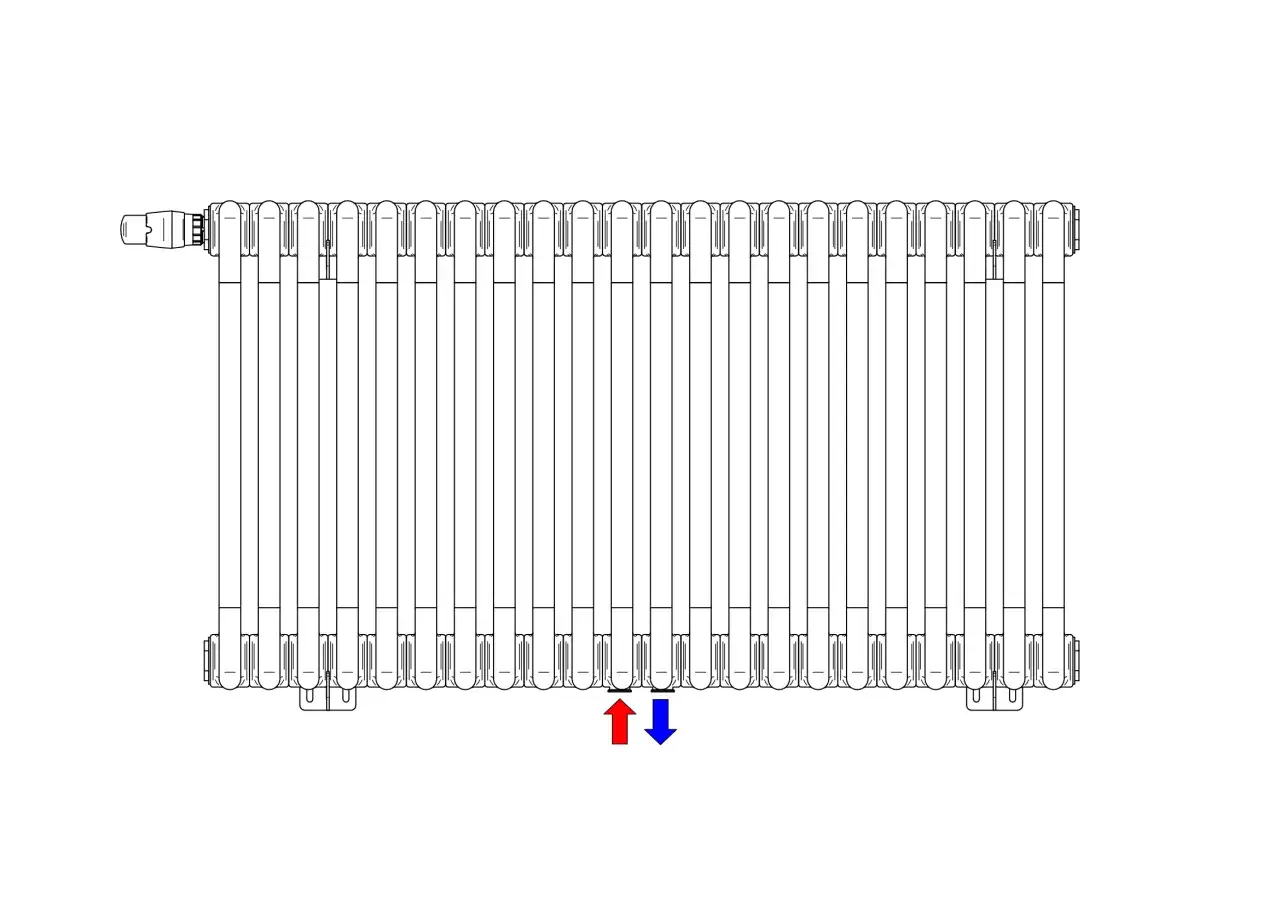

Jak rozpoznać zasilanie i powrót w grzejniku z podłączeniem typu V?

W grzejnikach z podłączeniem dolnym, króciec zasilający, do którego doprowadzana jest gorąca woda, zazwyczaj znajduje się bliżej środka grzejnika. Króciec powrotny, którym odprowadzana jest schłodzona woda, umiejscowiony jest bliżej zewnętrznej krawędzi grzejnika. Jednakże, aby mieć stuprocentową pewność, zawsze warto zajrzeć do instrukcji producenta danego modelu grzejnika, gdyż mogą występować niewielkie różnice w rozmieszczeniu króćców.

Instrukcja krok po kroku: podłączanie grzejnika zasilanego od dołu

1. Przygotowanie narzędzi i materiałów: Zbierz niezbędne narzędzia, takie jak klucz do zaworów, taśma teflonowa lub pakuły, klucz nastawny, a także nowe zawory (termostatyczny i odcinający, jeśli nie są zintegrowane z grzejnikiem).
2. Montaż zaworu termostatycznego: Jeśli grzejnik nie ma wbudowanego zaworu, zamontuj go w króćcu zasilającym (zazwyczaj bliżej środka). Pamiętaj o prawidłowym kierunku montażu strzałka na korpusie zaworu powinna wskazywać kierunek przepływu wody do grzejnika. Użyj odpowiedniego uszczelnienia (np. taśmy teflonowej).
3. Montaż zaworu odcinającego: Zamontuj zawór odcinający w króćcu powrotnym (zazwyczaj bliżej krawędzi). Ten zawór pozwoli na odcięcie grzejnika od instalacji w razie potrzeby konserwacji.
4. Podłączenie rur: Podłącz rurę zasilającą do zaworu termostatycznego, a rurę powrotną do zaworu odcinającego. Upewnij się, że połączenia są szczelne.
5. Uszczelnienie połączeń: Dokładnie uszczelnij wszystkie gwintowane połączenia, stosując taśmę teflonową lub pakuły z pastą.
6. Napełnianie instalacji: Po zamontowaniu wszystkich grzejników, napełnij instalację wodą grzewczą.
7. Odpowietrzanie: Zanim uruchomisz ogrzewanie na stałe, odpowietrz każdy grzejnik, usuwając z niego powietrze.

Najczęstsze błędy przy montażu grzejników dolnozasilanych i jak ich unikać

• Zamiana zasilania z powrotem: Najpoważniejszy błąd, który prowadzi do spadku wydajności. Zawsze sprawdzaj oznaczenia króćców lub instrukcję producenta.
• Niewłaściwe uszczelnienie: Niedostateczne lub nadmierne dokręcenie połączeń może skutkować przeciekami lub uszkodzeniem gwintu. Stosuj odpowiednią ilość materiału uszczelniającego i dokręcaj z wyczuciem.
• Brak filtra osadnikowego: Warto zamontować filtr osadnikowy na rurze powrotnej, aby chronić zawory i grzejnik przed zanieczyszczeniami z instalacji.
• Pominięcie etapu odpowietrzania: Powietrze w grzejniku blokuje przepływ wody i obniża jego moc grzewczą. Zawsze odpowietrzaj grzejnik po montażu i przed uruchomieniem ogrzewania.

Podłączenie boczne: klasyczne rozwiązanie w starszych instalacjach

Podłączenie boczne to tradycyjne rozwiązanie, które często spotykamy w starszych budynkach lub podczas modernizacji instalacji, gdy chcemy wykorzystać istniejące wyprowadzenia rur. Jest to metoda mniej inwazyjna niż całkowita zmiana sposobu prowadzenia instalacji. Kluczową zasadą przy tym typie podłączenia jest podłączenie rury zasilającej do górnego króćca, a rury powrotnej do dolnego króćca, po tej samej stronie grzejnika. Jest to tzw. "złota zasada", której przestrzeganie jest niezbędne dla prawidłowego działania grzejnika.

Złota zasada: zasilanie na górze, powrót na dole dlaczego to tak ważne?

Gorąca woda, jako mniej gęsta od zimnej, ma naturalną tendencję do unoszenia się do góry. Podłączenie zasilania do górnego króćca pozwala na swobodny przepływ gorącej wody przez całą wysokość grzejnika, od góry do dołu. Woda oddaje ciepło, ochładza się i następnie wypływa dolnym króćcem powrotnym. Jeśli zamienimy strony, czyli podłączymy zasilanie do dolnego króćca, gorąca woda będzie miała utrudniony przepływ, a grzejnik będzie nagrzewał się nierównomiernie, głównie w dolnej części. Może to spowodować spadek mocy grzejnika nawet o 30%.

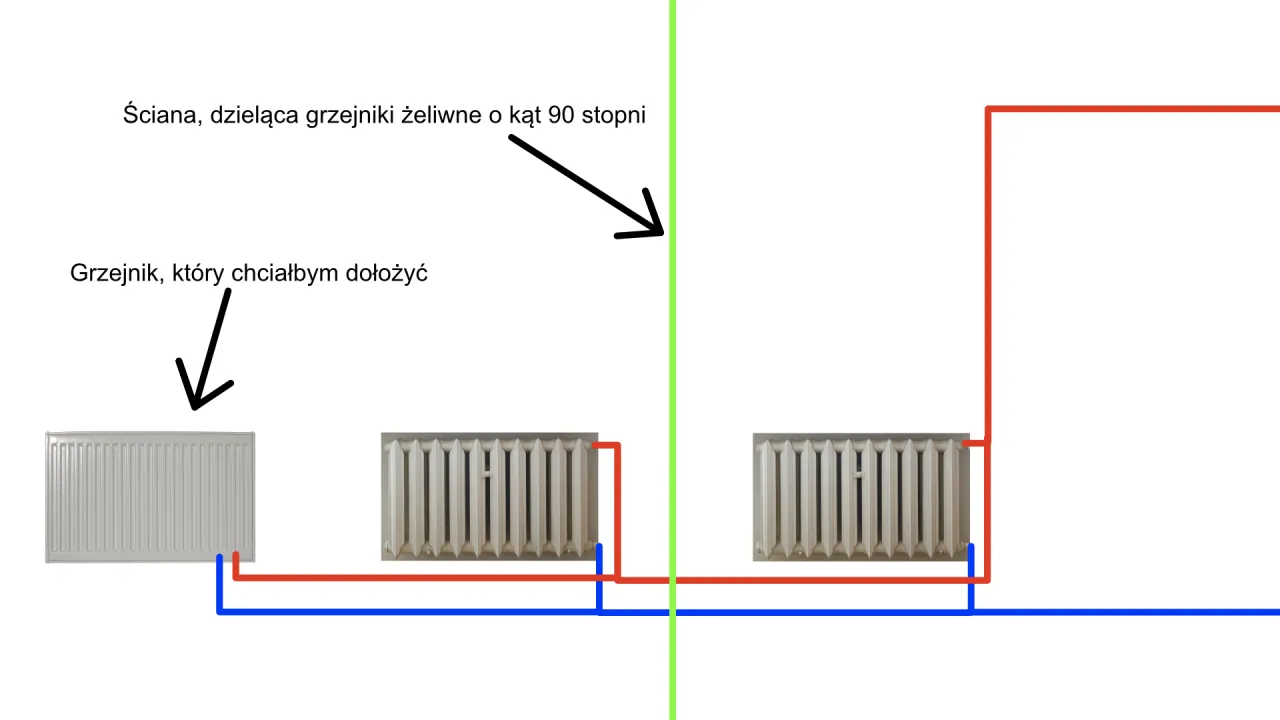

Kiedy podłączenie boczne jest jedynym słusznym wyborem? Modernizacja instalacji

Podłączenie boczne jest często wybierane podczas modernizacji istniejących instalacji grzewczych. Jeśli w ścianie lub podłodze są już wyprowadzone rury po bokach grzejnika, zmiana na podłączenie dolne lub krzyżowe wymagałaby poważnych prac remontowych, takich jak kucie ścian. W takich sytuacjach podłączenie boczne jest rozwiązaniem praktycznym i ekonomicznym, pozwalającym na wymianę grzejnika bez konieczności ingerencji w konstrukcję budynku. Ważne jest jednak, aby pamiętać o prawidłowym podłączeniu zasilania od góry i powrotu od dołu.

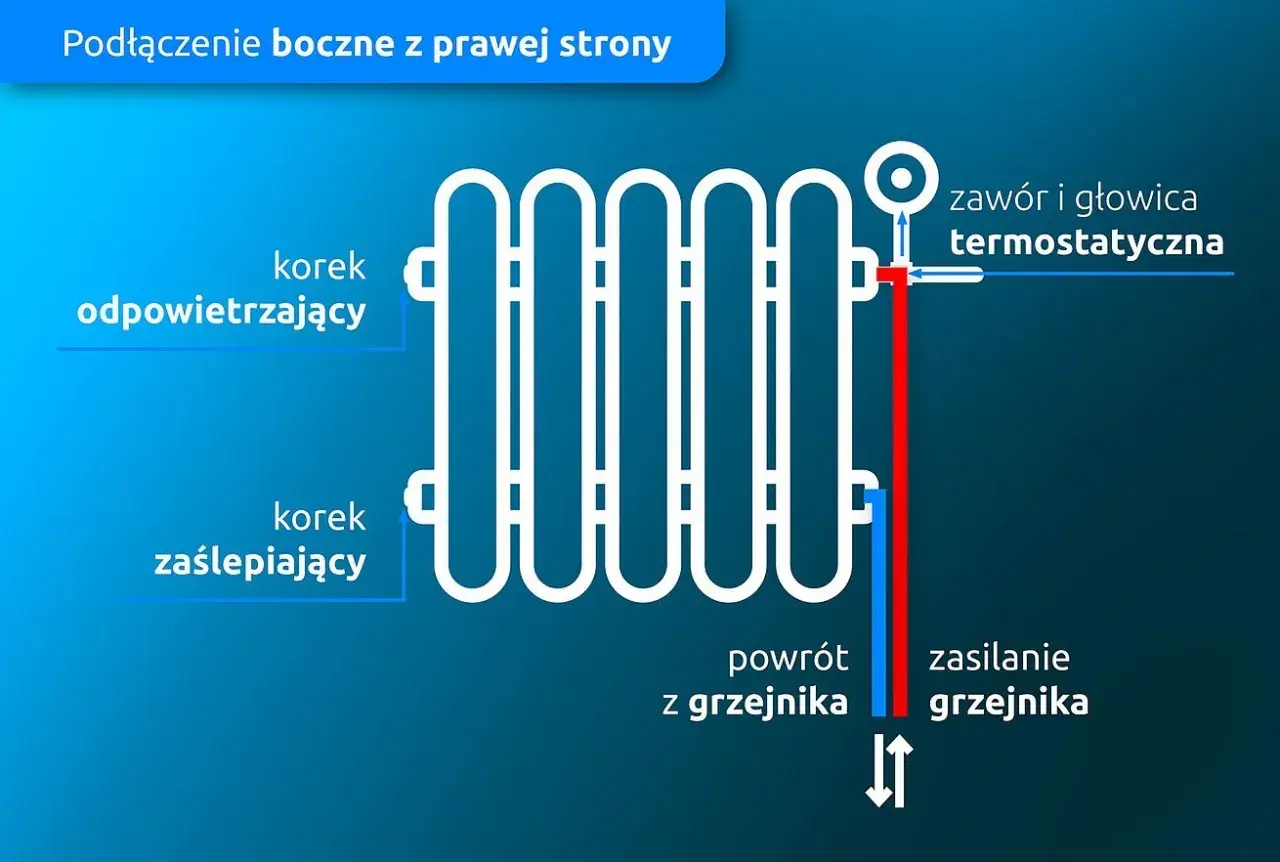

Wizualny przewodnik po prawidłowym montażu zaworów przy podłączeniu bocznym

Przy podłączeniu bocznym, zazwyczaj montuje się zawór termostatyczny na króćcu zasilającym (górnym) oraz zawór odcinający na króćcu powrotnym (dolnym). Zawór termostatyczny powinien być zamontowany w taki sposób, aby strzałka na jego korpusie wskazywała kierunek przepływu wody do grzejnika. Podobnie, zawór odcinający powinien być zamontowany zgodnie z kierunkiem przepływu wody wychodzącej z grzejnika. Należy pamiętać o dokładnym uszczelnieniu wszystkich połączeń gwintowanych za pomocą taśmy teflonowej lub pakuł z pastą, aby zapobiec ewentualnym przeciekom.

Podłączenie krzyżowe (diagonalne): sposób na maksymalną wydajność

Podłączenie krzyżowe, znane również jako diagonalne, jest uważane za najbardziej wydajny sposób podłączenia grzejnika. Jest ono szczególnie zalecane dla grzejników o większych rozmiarach, a konkretnie dla tych, których długość przekracza 2 metry, lub gdy stosunek długości do wysokości jest większy niż 4:1. W takich przypadkach, prawidłowe podłączenie krzyżowe zapewnia idealnie równomierne rozprowadzenie ciepła na całej powierzchni grzejnika, eliminując ryzyko powstawania tzw. "zimnych stref", które mogą pojawić się przy innych typach podłączeń.

Kiedy podłączenie krzyżowe jest absolutnie konieczne? Grzejniki dłuższe niż 2 metry

W przypadku długich grzejników, podłączenie boczne lub nawet dolne może nie zapewnić optymalnego ogrzewania. Woda, przepływając przez długi grzejnik, może zdążyć się znacząco schłodzić, zanim dotrze do jego końca. Skutkuje to tym, że dalsza część grzejnika jest wyraźnie chłodniejsza od tej bliżej punktu zasilania. Podłączenie krzyżowe rozwiązuje ten problem, wymuszając przepływ wody przez całą długość grzejnika, co gwarantuje równomierne nagrzewanie.

Jak podłączenie krzyżowe zapewnia idealnie równomierne nagrzewanie?

Sekret efektywności podłączenia krzyżowego tkwi w sposobie, w jaki woda przepływa przez grzejnik. Gorąca woda jest doprowadzana do górnego króćca po jednej stronie grzejnika, a schłodzona woda jest odprowadzana z dolnego króćca po przeciwległej stronie. Taki układ wymusza przepływ wody po przekątnej, przez całą długość i wysokość grzejnika. Dzięki temu ciepło jest równomiernie dystrybuowane na całej powierzchni wymiany ciepła, co zapewnia maksymalną wydajność grzewczą i komfort cieplny w pomieszczeniu.

Schemat podłączenia krzyżowego: zasilanie i powrót po przekątnej

Podłączenie krzyżowe charakteryzuje się tym, że rura zasilająca (doprowadzająca gorącą wodę) jest podłączona do górnego króćca po jednej stronie grzejnika, podczas gdy rura powrotna (odprowadzająca schłodzoną wodę) jest podłączona do dolnego króćca po przeciwległej stronie. Na przykład, jeśli zasilanie jest po prawej stronie, to powrót będzie po lewej stronie grzejnika, i odwrotnie. Taki układ zapewnia optymalny obieg wody przez całą powierzchnię grzejnika.

Przypadki specjalne i praktyczne porady instalacyjne

Oprócz standardowych typów grzejników, istnieją również modele o specyficznych potrzebach, takie jak popularne grzejniki łazienkowe drabinkowe. Ważne jest również, aby wiedzieć, jak postępować w przypadku istniejących instalacji, gdzie identyfikacja rur może być utrudniona, a także jak naprawić błędy, które mogły zostać popełnione podczas montażu.

Grzejnik łazienkowy drabinkowy: jakie podłączenie wybrać, by suszył najefektywniej?

Grzejniki łazienkowe drabinkowe najczęściej wyposażone są w podłączenie dolne, co pozwala na estetyczne ukrycie rur. Jednakże, aby zapewnić jak najefektywniejsze suszenie ręczników na całej ich wysokości, warto rozważyć podłączenie krzyżowe. Wymusza ono przepływ ciepłej wody przez całą konstrukcję drabinki, co przekłada się na równomierne nagrzewanie i lepsze odprowadzanie wilgoci z ręczników. W niektórych przypadkach, gdy wyprowadzenia rur są po bokach, możliwe jest również podłączenie boczne, przy czym należy pamiętać o zasadzie zasilania od góry.

Jak zidentyfikować rurę zasilającą w istniejącej instalacji? Prosty test dotykowy

Jednym z najprostszych sposobów na zidentyfikowanie rury zasilającej w istniejącej instalacji jest prosty test dotykowy. Po uruchomieniu systemu ogrzewania, ostrożnie dotknij rur doprowadzających wodę do grzejnika. Rura zasilająca będzie wyraźnie cieplejsza od rury powrotnej, która będzie chłodniejsza. W nowszych instalacjach można również zwrócić uwagę na oznaczenia kolorystyczne zazwyczaj rura zasilająca jest czerwona, a powrotna niebieska. Warto również sprawdzić kierunek przepływu zaznaczony strzałką na korpusie zaworu.

Pomyliłem zasilanie z powrotem: co teraz? Rozwiązania bez kucia ścian

Jeśli zorientujesz się, że popełniłeś błąd i zamieniłeś miejscami zasilanie z powrotem, nie panikuj. Istnieją rozwiązania, które pozwalają naprawić ten problem bez konieczności kucia ścian. Jedną z opcji jest zastosowanie specjalnych zaworów odwracających przepływ, potocznie nazywanych zaworami krzyżowymi. Są one montowane na grzejniku i wewnętrznie korygują kierunek przepływu wody, zapewniając prawidłowe działanie. W niektórych przypadkach, możliwe jest również odkręcenie zaworów i ręczne obrócenie ich, jeśli konstrukcja na to pozwala, lub zastosowanie dodatkowych złączek.

Finalna kontrola: jak sprawdzić, czy grzejnik został podłączony prawidłowo?

Po zakończeniu montażu i podłączeniu grzejnika, kluczowe jest przeprowadzenie finalnej kontroli, która potwierdzi prawidłowość wykonanych prac. Obserwacja sposobu nagrzewania się grzejnika oraz przeprowadzenie odpowietrzania to ostatnie, niezbędne kroki, które zapewnią optymalną wydajność systemu grzewczego i komfort cieplny w Twoim domu.

Objawy prawidłowej pracy: od góry do dołu, czyli jak powinien nagrzewać się grzejnik

Prawidłowo podłączony grzejnik powinien nagrzewać się równomiernie na całej swojej powierzchni, od góry do dołu. Oznacza to, że górna część grzejnika powinna być gorąca, a temperatura powinna stopniowo spadać w kierunku dolnej części. Brak zimnych stref, czyli miejsc, które pozostają wyraźnie chłodniejsze od reszty grzejnika, jest najlepszym wskaźnikiem prawidłowego przepływu wody. Grzejnik powinien szybko osiągać zadaną temperaturę i efektywnie oddawać ciepło do pomieszczenia.

Przeczytaj również: Ogrzewanie podłogowe: Jak działa, rodzaje i montaż?

Odpowietrzanie grzejnika po montażu: ostatni, niezbędny krok do pełnej sprawności

Odpowietrzanie grzejnika jest absolutnie kluczowe po każdym montażu, wymianie lub nawet po dłuższym postoju instalacji. Powietrze uwięzione wewnątrz grzejnika blokuje przepływ wody, co znacząco obniża jego moc grzewczą i może prowadzić do nieprzyjemnych odgłosów bulgotania. Aby odpowietrzyć grzejnik, potrzebny jest specjalny kluczyk do odpowietrzników (lub czasami śrubokręt). Należy delikatnie odkręcić zawór odpowietrzający, umieszczony zazwyczaj w górnej części grzejnika. Początkowo może wydobywać się z niego powietrze, czasem syczące. Gdy tylko zacznie wypływać ciągły strumień wody, oznacza to, że całe powietrze zostało usunięte i zawór należy zakręcić. Jest to ostatni, niezbędny krok do zapewnienia pełnej sprawności grzejnika.
