Zbudowanie efektywnej i komfortowej instalacji centralnego ogrzewania (CO) oraz ciepłej wody użytkowej (CWU) z kotłem gazowym jednofunkcyjnym wymaga zrozumienia kluczowych komponentów i ich wzajemnych relacji. Ten przewodnik szczegółowo omówi, jak taki system działa, jakie elementy są niezbędne do jego prawidłowego funkcjonowania, a także przedstawi praktyczne schematy połączeń. Pozwoli to na świadome podejście do instalacji, zapewniając zarówno wysoki komfort cieplny, jak i stały dostęp do ciepłej wody.
Kocioł jednofunkcyjny z zasobnikiem dlaczego to rozwiązanie zyskuje na popularności?
Decyzja o wyborze kotła gazowego jednofunkcyjnego w połączeniu z zewnętrznym zasobnikiem CWU jest często podyktowana chęcią zapewnienia sobie najwyższego komfortu dostępu do ciepłej wody. W przeciwieństwie do kotłów dwufunkcyjnych, które podgrzewają wodę na bieżąco, system z zasobnikiem gwarantuje jej stałą temperaturę i wysokie ciśnienie, nawet gdy z kranów korzysta kilka osób jednocześnie. Według danych serwisu Vertex-AI, jest to rozwiązanie szczególnie korzystne dla domów o większym zapotrzebowaniu na ciepłą wodę, gdzie kotły dwufunkcyjne mogą napotkać swoje ograniczenia wydajnościowe.
Komfort ciepłej wody, którego nie da Ci kocioł dwufunkcyjny
Kocioł dwufunkcyjny, choć popularny ze względu na kompaktowe rozmiary, ma swoje ograniczenia, zwłaszcza gdy chodzi o komfort przygotowania ciepłej wody użytkowej. Podgrzewa on wodę przepływowo, co oznacza, że czasami trzeba poczekać na jej napłynięcie, a jej temperatura może fluktuować, szczególnie przy jednoczesnym poborze z kilku punktów. Kocioł jednofunkcyjny współpracujący z zasobnikiem CWU eliminuje ten problem. Dzięki temu, że ciepła woda jest magazynowana w zasobniku, użytkownik otrzymuje ją od razu po odkręceniu kranu, z ustabilizowaną temperaturą i ciśnieniem, niezależnie od tego, czy korzysta z prysznica, czy zmywarki.
To właśnie ten poziom komfortu sprawia, że instalacje z kotłem jednofunkcyjnym i zasobnikiem zyskują na popularności. Zapewniają one nie tylko wygodę, ale także stabilność cieplną, co jest nieocenione w większych domach lub tam, gdzie mieszka wiele osób.
Dla kogo instalacja z zasobnikiem CWU jest najlepszym wyborem?
Instalacja centralnego ogrzewania i ciepłej wody użytkowej oparta na kotle gazowym jednofunkcyjnym z zasobnikiem CWU jest idealnym rozwiązaniem przede wszystkim dla tych, którzy cenią sobie wysoki komfort i mają duże zapotrzebowanie na ciepłą wodę. Dotyczy to szczególnie właścicieli domów o większej powierzchni, wyposażonych w kilka łazienek, gdzie jednoczesne korzystanie z pryszniców czy wanien przez kilku domowników jest codziennością. Sprawdzi się również w domach wielopokoleniowych, gdzie liczba mieszkańców jest znacząca, a co za tym idzie, zapotrzebowanie na ciepłą wodę jest stale wysokie. W takich warunkach kocioł dwufunkcyjny mógłby nie nadążyć z podgrzewaniem wody, prowadząc do frustracji i obniżenia komfortu użytkowania.
Anatomia instalacji: poznaj kluczowe komponenty i ich role na schemacie
Zrozumienie działania instalacji CO i CWU z kotłem gazowym jednofunkcyjnym zaczyna się od poznania jej podstawowych elementów i funkcji, które pełnią. Kocioł jednofunkcyjny jest sercem systemu, dostarczając ciepło, ale do przygotowania ciepłej wody użytkowej potrzebuje wsparcia zewnętrznego zasobnika. Kluczowe dla sprawnego przepływu i dystrybucji ciepła są zawór trójdrogowy, pompy obiegowe, a także niezbędne zabezpieczenia, takie jak naczynie wzbiorcze i zawory bezpieczeństwa. Przyjrzyjmy się bliżej roli każdego z tych komponentów.
Serce układu: kocioł gazowy jednofunkcyjny
Kocioł gazowy jednofunkcyjny stanowi główne źródło ciepła w całym systemie. Jego podstawową i jedyną rolą jest podgrzewanie czynnika grzewczego (zazwyczaj wody) do celów centralnego ogrzewania. W odróżnieniu od kotłów dwufunkcyjnych, nie posiada on wbudowanego wymiennika do podgrzewania wody użytkowej. Oznacza to, że do przygotowania CWU potrzebuje on współpracy z zewnętrznym zasobnikiem, który jest podgrzewany przez kocioł za pośrednictwem wężownicy umieszczonej wewnątrz zasobnika. Kocioł jednofunkcyjny jest więc dedykowany głównie do ogrzewania pomieszczeń, a przygotowanie CWU jest realizowane jako dodatkowa funkcja, wymagająca odpowiedniego osprzętu.
Magazyn ciepła: zasobnik CWU z wężownicą i jego dobór
Zasobnik CWU z wężownicą pełni rolę bufora ciepłej wody. W jego wnętrzu znajduje się wężownica, przez którą przepływa gorący czynnik grzewczy z kotła, oddając swoje ciepło wodzie użytkowej zgromadzonej w zasobniku. Dzięki temu, nawet gdy kocioł nie pracuje w trybie podgrzewania CWU, użytkownik ma dostęp do ciepłej wody. Kluczowym aspektem przy doborze zasobnika jest jego pojemność, która powinna być dopasowana do indywidualnych potrzeb. Należy wziąć pod uwagę liczbę mieszkańców w domu oraz liczbę punktów poboru ciepłej wody. Zbyt mały zasobnik może szybko się wyczerpać, powodując niedobory ciepłej wody, podczas gdy zbyt duży może być nieekonomiczny w podgrzewaniu i zajmować więcej miejsca niż jest to konieczne.
Inteligentny dyrygent: zawór trójdrogowy i zasada jego działania
Zawór trójdrogowy, nazywany również zaworem przełączającym, jest kluczowym elementem decydującym o tym, gdzie trafi gorąca woda z kotła. Jego działanie jest sterowane przez automatykę kotła, która na podstawie sygnałów z czujników temperatury podejmuje decyzję o priorytecie. Gdy system wykryje, że temperatura wody w zasobniku CWU spadła poniżej ustalonego poziomu, zawór trójdrogowy przełącza się, kierując całą gorącą wodę z kotła do wężownicy zasobnika. Dopiero po osiągnięciu pożądanej temperatury w zasobniku, zawór wraca do pozycji, która umożliwia podgrzewanie instalacji centralnego ogrzewania. Ten mechanizm zapewnia priorytetowe traktowanie podgrzewania CWU, gwarantując jej stałą dostępność.
Niezbędni pomocnicy: pompy obiegowe, naczynie wzbiorcze i zawory bezpieczeństwa
Aby instalacja działała poprawnie i bezpiecznie, niezbędne są dodatkowe komponenty:
- Pompa obiegowa CO: Odpowiada za wymuszanie cyrkulacji podgrzanego czynnika grzewczego w obiegu centralnego ogrzewania, doprowadzając ciepło do grzejników lub ogrzewania podłogowego.
- Pompa ładowania zasobnika CWU: Wymusza obieg wody grzewczej między kotłem a wężownicą zasobnika CWU, zapewniając efektywne podgrzewanie wody użytkowej. W niektórych prostszych instalacjach może być zintegrowana z pompą CO lub zastąpiona przez zawór trójdrogowy.
- Naczynie wzbiorcze (przeponowe): Jest to zamknięty zbiornik z gumową membraną, który kompensuje zmiany objętości wody w instalacji CO wynikające ze zmian temperatury. Zapobiega to nadmiernemu wzrostowi ciśnienia w układzie.
- Zawory bezpieczeństwa: Są to kluczowe elementy zabezpieczające. Zawór bezpieczeństwa dla obiegu CO chroni instalację przed nadmiernym ciśnieniem, automatycznie otwierając się i odprowadzając nadmiar wody. Analogiczny zawór jest również niezbędny dla obiegu CWU w zasobniku.
- Zawór zwrotny: Zapobiega niepożądanemu cofaniu się wody w instalacji, zapewniając właściwy kierunek przepływu czynnika grzewczego.
- Filtr siatkowy: Montowany zazwyczaj na powrocie do kotła, zatrzymuje zanieczyszczenia mechaniczne (np. kamień, rdza) krążące w wodzie, chroniąc kocioł i inne podzespoły przed uszkodzeniem.

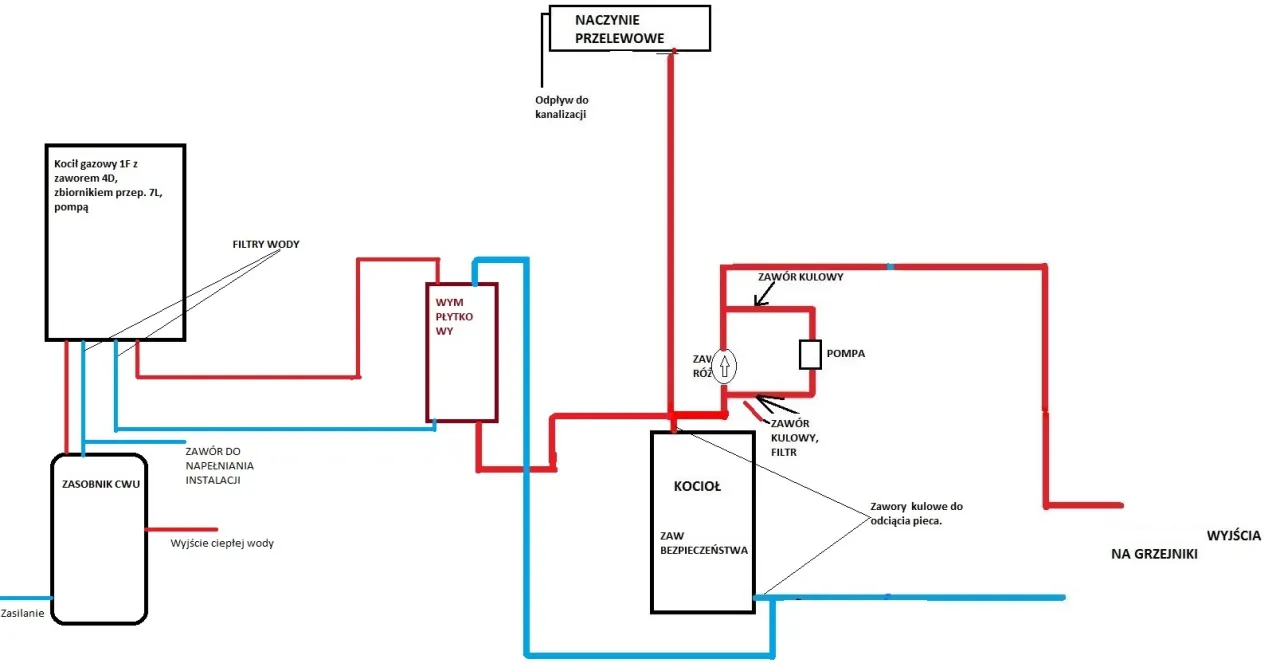

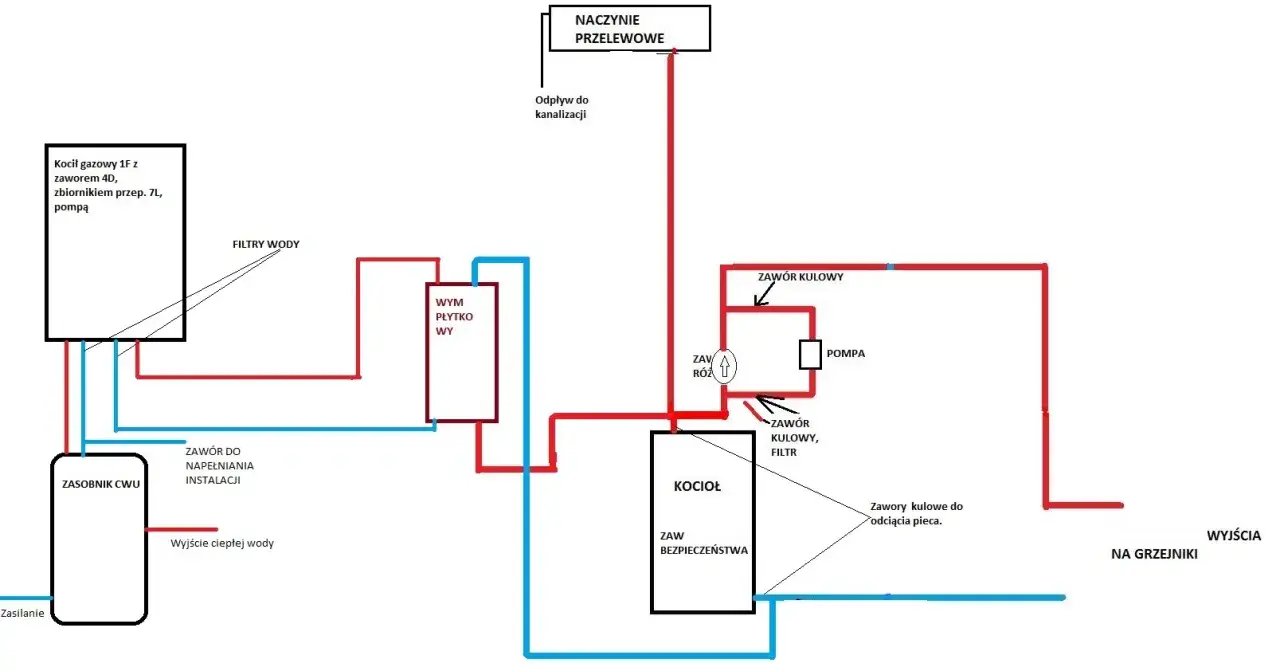

Zobacz to na schemacie: jak w praktyce wygląda połączenie kotła, CO i CWU?
Wizualizacja działania systemu centralnego ogrzewania i ciepłej wody użytkowej z kotłem gazowym jednofunkcyjnym jest kluczowa dla pełnego zrozumienia jego logiki. Schematy połączeń pokazują, jak poszczególne komponenty współpracują ze sobą, tworząc spójny i funkcjonalny układ. Przyjrzymy się dwóm podstawowym wariantom prostszemu, z jedną pompą, oraz bardziej rozbudowanemu, z osobnymi pompami dla CO i CWU, a także omówimy, jak system reaguje na zapotrzebowanie na ciepłą wodę.
Schemat podstawowy: jeden kocioł, jedna pompa i zawór przełączający
W podstawowej konfiguracji instalacji z kotłem gazowym jednofunkcyjnym, często spotykamy układ, w którym jedna pompa obiegowa jest odpowiedzialna zarówno za cyrkulację wody w obiegu centralnego ogrzewania, jak i za ładowanie zasobnika CWU. Tutaj kluczową rolę odgrywa wspomniany wcześniej zawór trójdrogowy. Gdy system priorytetowo traktuje podgrzewanie CWU, zawór ten kieruje gorącą wodę z kotła bezpośrednio do wężownicy zasobnika, a pompa wymusza obieg między kotłem a zasobnikiem. Po podgrzaniu wody w zasobniku, zawór trójdrogowy przełącza kierunek przepływu, kierując gorącą wodę do instalacji CO, gdzie pracuje pompa obiegowa, rozprowadzając ciepło po domu. Ten prostszy układ jest często stosowany w mniejszych instalacjach, gdzie nie ma potrzeby rozbudowanej automatyki i kontroli nad poszczególnymi obiegami.
Schemat rozbudowany z dwiema pompami: kiedy warto go zastosować?
Bardziej zaawansowane instalacje, zwłaszcza te o większej skali lub zróżnicowanym zapotrzebowaniu na ciepło, często wykorzystują schemat z dwoma niezależnymi pompami obiegowymi. Jedna pompa dedykowana jest wyłącznie do obiegu centralnego ogrzewania, zapewniając optymalne rozprowadzanie ciepła do grzejników lub ogrzewania podłogowego. Druga pompa obsługuje wyłącznie obieg związany z podgrzewaniem zasobnika CWU, wymuszając przepływ gorącej wody z kotła do wężownicy zasobnika. Takie rozwiązanie pozwala na precyzyjniejsze sterowanie temperaturą i przepływem w każdym z obiegów niezależnie. Jest to szczególnie korzystne w sytuacjach, gdy chcemy zapewnić szybkie i efektywne podgrzewanie CWU, jednocześnie nie zakłócając pracy systemu ogrzewania domu, lub gdy mamy do czynienia z długimi i skomplikowanymi instalacjami hydraulicznymi, gdzie jedna pompa mogłaby nie zapewnić odpowiedniego ciśnienia w obu obiegach.
Zasada priorytetu CWU: co dzieje się w instalacji, gdy odkręcasz kran?
Gdy odkręcasz kran z ciepłą wodą, w instalacji z kotłem jednofunkcyjnym i zasobnikiem CWU zachodzi precyzyjnie zaprogramowany proces, oparty na zasadzie priorytetu CWU:
- Wykrycie spadku temperatury: Czujnik temperatury umieszczony w zasobniku CWU monitoruje na bieżąco temperaturę wody użytkowej. Gdy temperatura spadnie poniżej ustalonego przez użytkownika progu (np. 50°C), wysyła sygnał do automatyki kotła.
- Przełączenie zaworu trójdrogowego: Automatyka kotła odbiera sygnał i natychmiast przełącza zawór trójdrogowy. Jego położenie zmienia się tak, aby gorąca woda z kotła była kierowana do wężownicy zasobnika CWU, a nie do instalacji CO.
- Uruchomienie pompy ładowania zasobnika: Równocześnie z przełączeniem zaworu, uruchamiana jest pompa odpowiedzialna za ładowanie zasobnika CWU. Wymusza ona obieg gorącej wody z kotła przez wężownicę zasobnika.
- Wstrzymanie pracy CO: W tym czasie, aby zapewnić maksymalną moc kotła do podgrzewania CWU, praca obiegu centralnego ogrzewania jest wstrzymana. Oznacza to, że pompy CO mogą zostać wyłączone, a zawory na grzejnikach mogą się zamknąć.
- Osiągnięcie temperatury docelowej: Woda w zasobniku jest podgrzewana do momentu osiągnięcia zadanej temperatury. Czujnik temperatury ponownie wysyła sygnał do automatyki kotła.
- Powrót do trybu CO: Po otrzymaniu sygnału o osiągnięciu temperatury, automatyka kotła przełącza zawór trójdrogowy z powrotem do pozycji umożliwiającej ogrzewanie instalacji CO. Pompa CO zostaje uruchomiona, a system wraca do normalnego trybu pracy ogrzewania domu.
Ten cykl powtarza się za każdym razem, gdy temperatura w zasobniku CWU spadnie poniżej wymaganego poziomu, gwarantując stały dostęp do ciepłej wody.
Cyrkulacja CWU jak zapewnić ciepłą wodę natychmiast po odkręceniu kkurka?
Jednym z największych atutów instalacji z zasobnikiem CWU jest możliwość zapewnienia natychmiastowego dostępu do ciepłej wody. Choć zasobnik magazynuje ciepłą wodę, to w przypadku dużych domów lub odległych punktów poboru, woda w rurach może zdążyć ostygnąć. Rozwiązaniem tego problemu jest instalacja cyrkulacji CWU, która zapewnia stały obieg ciepłej wody w budynku, eliminując potrzebę czekania na jej napłynięcie.
Schemat instalacji z dodatkową pompą cyrkulacyjną
Instalacja cyrkulacji CWU polega na stworzeniu dodatkowego obiegu, w którym ciepła woda jest stale pompowana od zasobnika do punktów poboru i z powrotem. W tym celu stosuje się specjalną pompę cyrkulacyjną CWU, która jest włączana w obieg powrotny zimnej wody do zasobnika. Jej zadaniem jest utrzymanie stałego przepływu ciepłej wody w rurach rozprowadzających. W bardziej zaawansowanych systemach, pompa cyrkulacyjna może być sterowana czasowo lub za pomocą czujnika ruchu, aby uruchamiać się tylko w okresach największego zapotrzebowania, minimalizując straty ciepła. Prosty schemat ideowy takiej instalacji obejmuje zasobnik CWU, pompę cyrkulacyjną podłączoną do króćca powrotnego, oraz rurociąg powrotny biegnący od najdalszego punktu poboru ciepłej wody z powrotem do pompy i zasobnika.
Korzyści i potencjalne koszty związane z cyrkulacją ciepłej wody
Wprowadzenie systemu cyrkulacji CWU przynosi szereg korzyści, ale wiąże się również z pewnymi kosztami:
-
Korzyści:
- Natychmiastowy dostęp do ciepłej wody: Największą zaletą jest brak konieczności czekania na napłynięcie ciepłej wody z kranu, co znacząco podnosi komfort użytkowania.
- Oszczędność wody: Eliminuje potrzebę spuszczania zimnej wody z rur w oczekiwaniu na ciepłą, co przekłada się na mniejsze zużycie wody.
- Komfort użytkowania: Szczególnie doceniany w domach z wieloma łazienkami lub w przypadku osób starszych i dzieci.
-
Potencjalne koszty:
- Koszty inwestycyjne: Konieczność zakupu i montażu dodatkowej pompy cyrkulacyjnej, rur oraz elementów sterujących.
- Zwiększone zużycie energii: Pompa cyrkulacyjna zużywa energię elektryczną. Ponadto, ciągły obieg ciepłej wody w rurach powoduje pewne straty ciepła, co może nieznacznie zwiększyć zużycie gazu do podgrzewania wody w zasobniku.
- Ryzyko rozwoju bakterii: W przypadku nieprawidłowo zaprojektowanej lub eksploatowanej instalacji cyrkulacyjnej, istnieje niewielkie ryzyko rozwoju bakterii (np. Legionella) w stojącej wodzie. Wymaga to odpowiedniego doboru temperatury pracy i ewentualnego okresowego przegrzewania instalacji.
Jak uniknąć kosztownych pomyłek? Najczęstsze błędy przy montażu instalacji
Montaż instalacji centralnego ogrzewania i ciepłej wody użytkowej z kotłem gazowym jednofunkcyjnym, choć wydaje się prosty, kryje w sobie wiele potencjalnych pułapek. Błędy popełnione na etapie projektowania lub wykonania mogą prowadzić do nieefektywnej pracy systemu, obniżenia komfortu, a nawet do poważnych awarii. Świadomość najczęstszych błędów i wiedza, jak ich unikać, jest kluczowa dla zapewnienia długotrwałego i bezproblemowego działania całej instalacji.
Błędny dobór mocy kotła lub pojemności zasobnika konsekwencje i porady
Jednym z najczęściej popełnianych błędów jest niedopasowanie mocy kotła gazowego do zapotrzebowania na ciepło budynku lub niewłaściwy dobór pojemności zasobnika CWU. Zbyt mała moc kotła spowoduje, że instalacja CO nie będzie w stanie efektywnie dogrzać pomieszczeń, szczególnie w mroźne dni, prowadząc do ciągłego niedogrzania. Z kolei zbyt duża moc kotła może prowadzić do częstych cykli załączania i wyłączania się palnika (tzw. "cykanie"), co obniża jego żywotność i efektywność energetyczną. Podobnie, zbyt mały zasobnik CWU szybko się wyczerpie, uniemożliwiając jednoczesne korzystanie z kilku punktów poboru ciepłej wody. Zbyt duży zasobnik będzie z kolei nieekonomiczny w podgrzewaniu. Kluczem jest precyzyjne obliczenie zapotrzebowania na moc grzewczą budynku oraz dziennego zużycia ciepłej wody, najlepiej przy wsparciu wykwalifikowanego projektanta instalacji.
Nieprawidłowe umiejscowienie zaworu trójdrogowego i zaworów zwrotnych
Prawidłowe działanie priorytetu CWU i efektywne zarządzanie przepływem czynnika grzewczego zależą w dużej mierze od właściwego umiejscowienia zaworu trójdrogowego oraz zaworów zwrotnych. Zawór trójdrogowy musi być zainstalowany w taki sposób, aby jego ruchoma część mogła swobodnie przełączać przepływ między obiegiem CO a obiegiem zasobnika CWU. Błędne podłączenie lub montaż może uniemożliwić prawidłowe przełączanie lub spowodować mieszanie się wody w obiegach. Zawory zwrotne, które zapobiegają cofaniu się wody, muszą być zainstalowane zgodnie z kierunkiem przepływu. Ich nieprawidłowe umiejscowienie może prowadzić do sytuacji, w której woda będzie krążyć w niewłaściwych obiegach, obniżając efektywność ogrzewania lub podgrzewania CWU.
Pominięcie kluczowych zabezpieczeń: dlaczego zawór bezpieczeństwa i naczynie wzbiorcze są krytyczne?
Absolutnie kluczowe dla bezpieczeństwa i prawidłowego działania instalacji są zawory bezpieczeństwa oraz naczynie wzbiorcze. Pominięcie tych elementów lub ich nieprawidłowy montaż może prowadzić do tragicznych w skutkach konsekwencji. Woda podczas ogrzewania zwiększa swoją objętość, co powoduje wzrost ciśnienia w zamkniętym układzie. Naczynie wzbiorcze kompensuje te zmiany, zapobiegając nadmiernemu wzrostowi ciśnienia. Zawór bezpieczeństwa działa jak ostateczna bariera w przypadku przekroczenia dopuszczalnego ciśnienia, otwiera się i odprowadza nadmiar wody, chroniąc rury, kocioł i inne elementy przed uszkodzeniem, a nawet eksplozją. Brak tych zabezpieczeń stanowi śmiertelne zagrożenie dla instalacji i jej użytkowników. Podobnie, dla obiegu CWU w zasobniku, wymagany jest odpowiedni zawór bezpieczeństwa, chroniący przed nadmiernym ciśnieniem wynikającym z rozszerzalności cieplnej wody.
Czy można połączyć ten układ z ogrzewaniem podłogowym?
Integracja systemu centralnego ogrzewania i ciepłej wody użytkowej opartego na kotle gazowym jednofunkcyjnym z ogrzewaniem podłogowym jest nie tylko możliwa, ale często stanowi optymalne rozwiązanie dla zapewnienia komfortu cieplnego w całym domu. Kluczem do sukcesu jest jednak prawidłowe zarządzanie temperaturami w różnych obiegach grzewczych, ponieważ ogrzewanie podłogowe wymaga znacznie niższej temperatury czynnika grzewczego niż tradycyjne grzejniki.

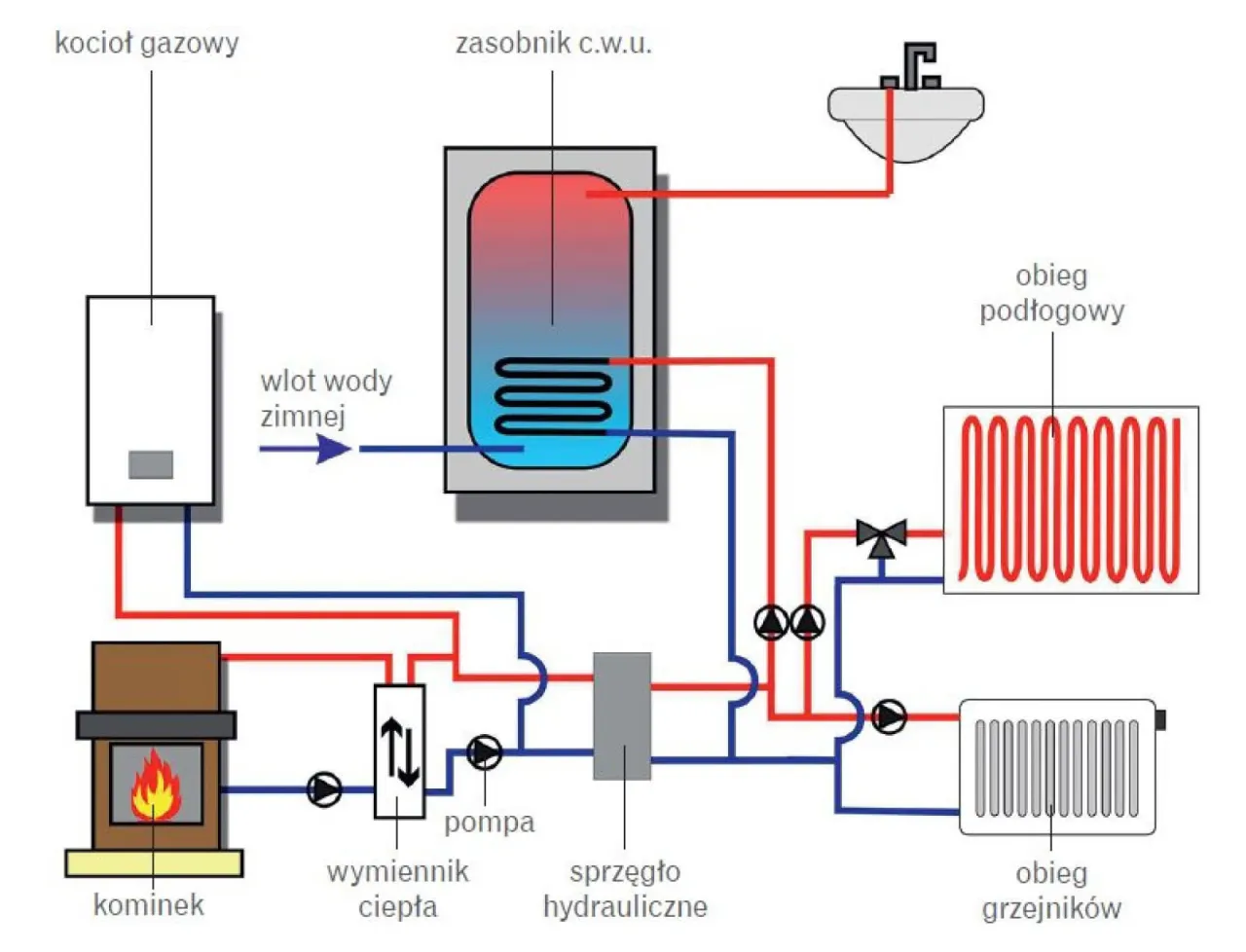

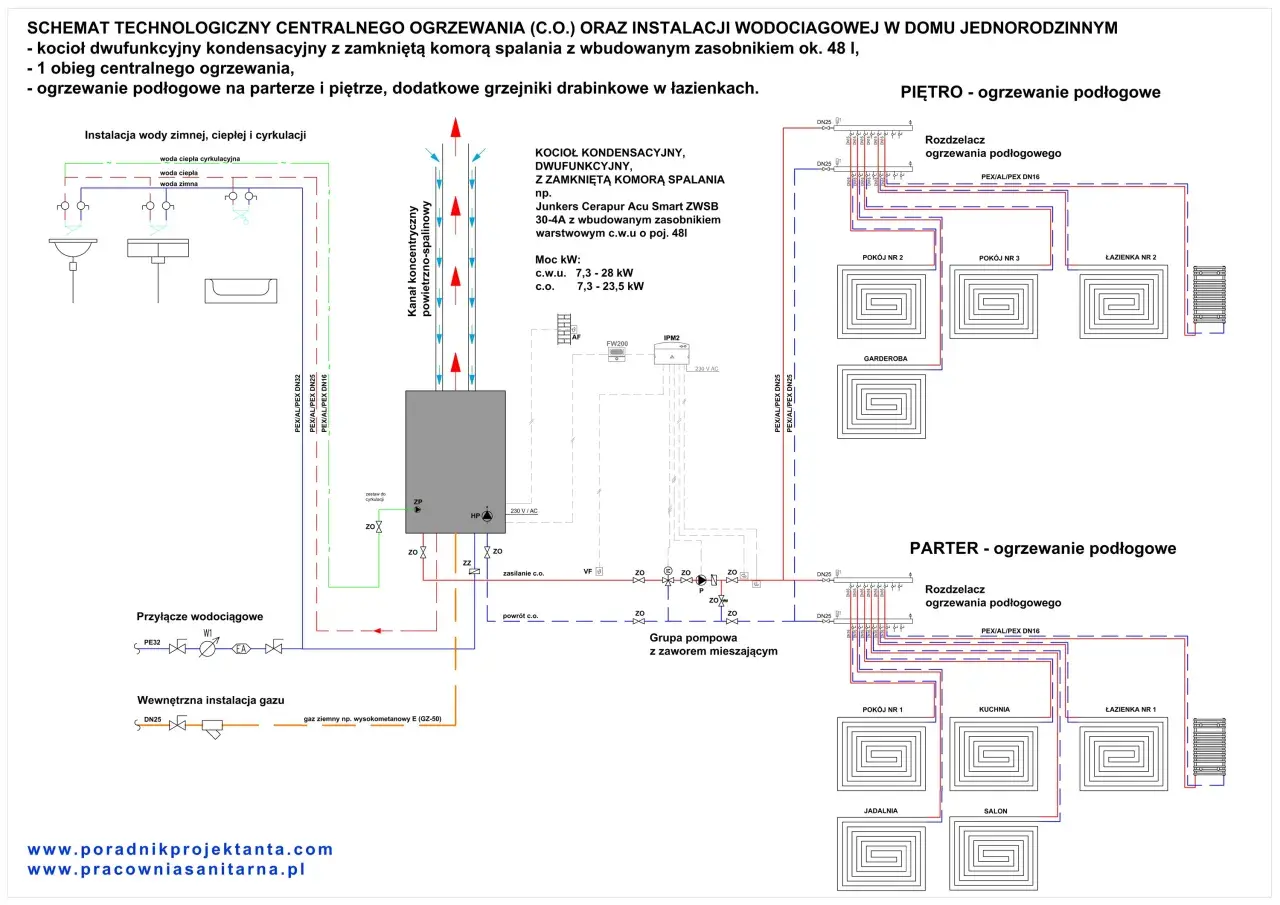

Schemat instalacji z kotłem jednofunkcyjnym dla grzejników i podłogówki
Połączenie instalacji z kotłem jednofunkcyjnym, która zazwyczaj pracuje z wyższą temperaturą czynnika grzewczego potrzebną do efektywnego ogrzewania grzejnikowego, z ogrzewaniem podłogowym wymaga zastosowania dodatkowych elementów. W typowym schemacie, kocioł podgrzewa wodę, która następnie trafia do sprzęgła hydraulicznego. Sprzęgło hydrauliczne pełni rolę bufora i rozdzielacza, izolując obieg kotłowy od obiegów grzewczych. Z jednej strony sprzęgła mamy wodę z kotła, z drugiej zaś niezależne obiegi jeden dla grzejników (pracujący z wyższą temperaturą) i drugi dla ogrzewania podłogowego (pracujący z niższą temperaturą). Automatyka kotła steruje pracą pompy kotłowej, natomiast w obiegach grzewczych pracują osobne pompy, które pobierają wodę ze sprzęgła i rozprowadzają ją do odpowiednich odbiorników.
Przeczytaj również: Histereza kotła: Jak ustawić, by oszczędzać i grzać?
Sprzęgło hydrauliczne i zawory mieszające jak pogodzić różne temperatury w obiegach?
Aby pogodzić różne wymagania temperaturowe ogrzewania grzejnikowego i podłogowego w ramach jednej instalacji z kotłem jednofunkcyjnym, kluczową rolę odgrywają sprzęgło hydrauliczne i zawory mieszające. Sprzęgło hydrauliczne, jak wspomniano, fizycznie rozdziela obieg pierwotny (kotłowy) od obiegów wtórnych (grzejnikowego i podłogowego). Dzięki temu kocioł może pracować w optymalnym dla siebie trybie, a jego praca nie jest zakłócona przez zmienne zapotrzebowanie na ciepło z poszczególnych obiegów grzewczych. Zawory mieszające, montowane w obiegach wymagających niższej temperatury (głównie ogrzewania podłogowego), są odpowiedzialne za regulację tej temperatury. Pobierają one gorącą wodę z obiegu pierwotnego (np. ze sprzęgła hydraulicznego) i mieszają ją z wodą powracającą z obiegu grzewczego, osiągając w ten sposób zadaną, niższą temperaturę czynnika grzewczego, która jest bezpieczna i efektywna dla ogrzewania podłogowego. Sterowanie tymi zaworami odbywa się zazwyczaj za pomocą automatyki pogodowej lub termostatów pokojowych.
