Rozkładanie rur do ogrzewania podłogowego to proces, który wymaga nie tylko precyzji, ale przede wszystkim dogłębnego zrozumienia jego znaczenia dla komfortu cieplnego i efektywności energetycznej całego budynku. Jest to etap, który, jeśli zostanie wykonany nieprawidłowo, może generować problemy trudne i kosztowne do naprawienia w przyszłości. Dlatego tak ważne jest, aby podejść do tego zadania z odpowiednią wiedzą i uwagą.
Dlaczego precyzyjne ułożenie rur to fundament wydajnej podłogówki?
Dokładne i przemyślane ułożenie rur ogrzewania podłogowego to absolutny fundament, na którym opiera się cała efektywność systemu. To właśnie od tego, jak rury zostaną rozmieszczone pod podłogą, zależy, czy ciepło będzie rozprowadzane równomiernie, czy też będziemy mieli do czynienia z nieprzyjemnymi "zimnymi plamami". Precyzja na tym etapie bezpośrednio przekłada się na komfort cieplny w pomieszczeniach, ale także na koszty eksploatacji. Błędy popełnione podczas montażu rur są niezwykle trudne i kosztowne do naprawienia, zwłaszcza po tym, jak instalacja zostanie zakryta wylewką.
Jak błędy na tym etapie wpłyną na Twój komfort i rachunki?
Konsekwencje błędów w układaniu rur ogrzewania podłogowego mogą być bardzo dotkliwe. Przede wszystkim, nierównomierne nagrzewanie podłogi to częsty problem, który prowadzi do dyskomfortu w jednych miejscach jest za gorąco, w innych odczuwalnie chłodniej. Co więcej, system działający nieefektywnie zmusza nas do dłuższego grzania lub ustawiania wyższej temperatury, co bezpośrednio przekłada się na wzrost zużycia energii i wyższe rachunki. W skrajnych przypadkach, nieprawidłowo ułożone rury mogą ulec szybszemu zużyciu, a nawet doprowadzić do kosztownych awarii, takich jak przecieki. Dlatego precyzja nie jest tu luksusem, lecz koniecznością inwestycją w długoterminowy komfort i oszczędności.
Projekt instalacji: czy można go pominąć i jakie są konsekwencje?
Absolutnie nie można pominąć etapu projektowania instalacji ogrzewania podłogowego. Projekt jest jak mapa drogowa dla instalatora, która określa kluczowe parametry systemu: rozstaw rur, długość poszczególnych pętli grzewczych, a także zapotrzebowanie na ciepło w każdym pomieszczeniu. Pominięcie tego kroku to prosta droga do problemów. Bez projektu trudno jest zapewnić odpowiednie ogrzewanie w każdym zakątku domu, co może skutkować niedostatecznym grzaniem w niektórych strefach lub, co gorsza, przegrzewaniem innych. Brak projektu utrudnia również prawidłową regulację systemu i może prowadzić do nierównomiernego rozkładu temperatur. Warto pamiętać, że wiele firm udziela gwarancji na swoje systemy tylko wtedy, gdy montaż odbywa się na podstawie profesjonalnego projektu.
Przygotowanie to połowa sukcesu: Jak przygotować podłoże krok po kroku
Zanim przejdziemy do układania samych rur, kluczowe jest odpowiednie przygotowanie podłoża. To fundament, który zapewni stabilność, izolację i prawidłowe funkcjonowanie całej instalacji. Każdy etap tego przygotowania ma swoje znaczenie i nie można go lekceważyć.
Czyszczenie i wyrównywanie podłoża pierwszy, niezbędny krok
Pierwszym i absolutnie niezbędnym krokiem jest dokładne oczyszczenie i wyrównanie podłoża. Musi być ono wolne od wszelkich zanieczyszczeń, takich jak kurz, piasek, gruz czy resztki materiałów budowlanych. Użyj solidnego odkurzacza przemysłowego i szczotki, aby pozbyć się wszystkiego, co mogłoby przeszkadzać w dalszych pracach. Równie ważne jest sprawdzenie i ewentualne wyrównanie powierzchni. Użyj długiej poziomicy lub łaty, aby zlokalizować nierówności. Dopuszczalne odchyłki są zazwyczaj niewielkie, a większe ubytki czy garbienia najlepiej usunąć za pomocą wylewki samopoziomującej. Czyste i równe podłoże to gwarancja, że izolacja i rury będą leżeć stabilnie i równo.

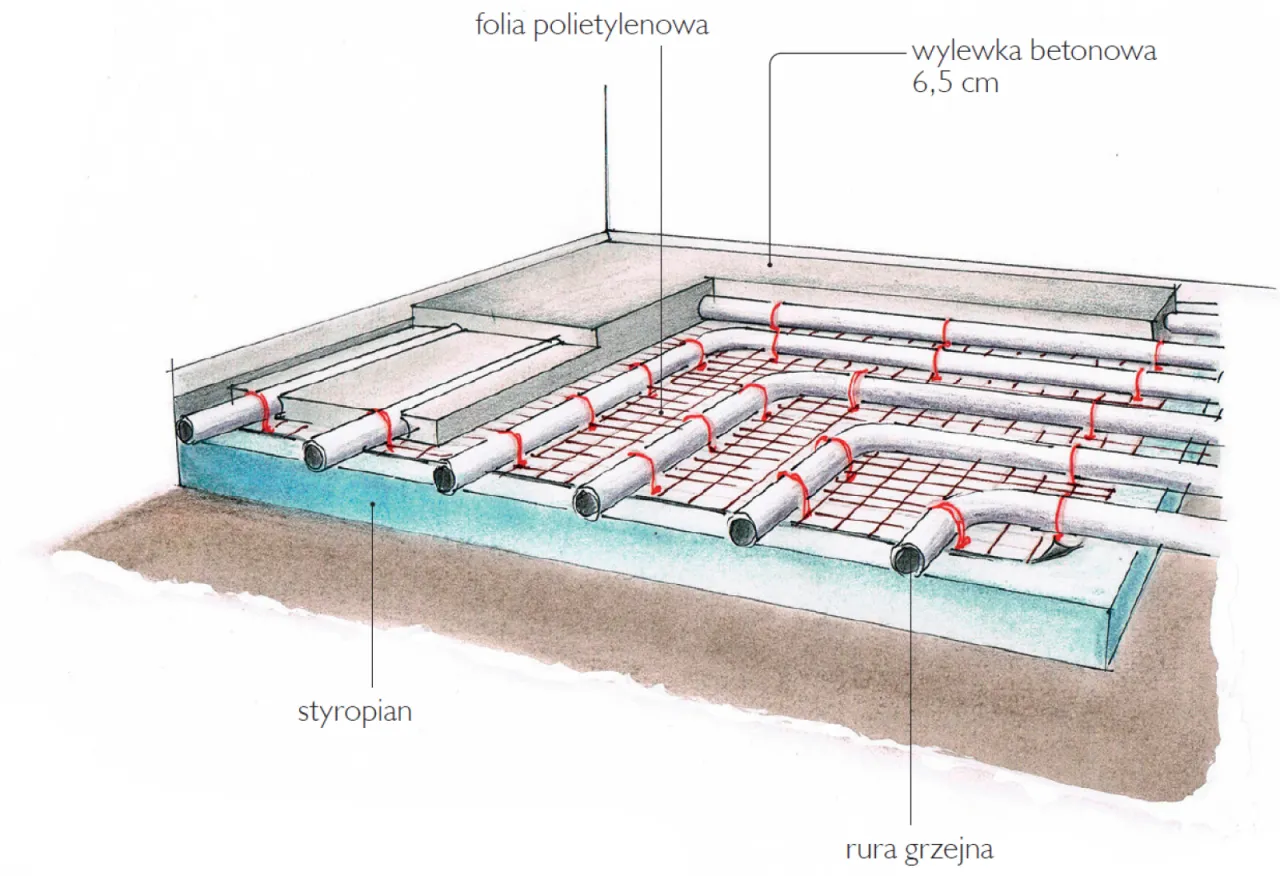

Układanie izolacji termicznej (styropianu) jak grubo i dlaczego to tak ważne?
Kolejnym kluczowym elementem jest izolacja termiczna, najczęściej wykonana ze specjalnego styropianu przeznaczonego do ogrzewania podłogowego. Jej główną rolą jest skierowanie ciepła w górę, w stronę pomieszczenia, a nie w dół, do stropu czy gruntu. Zapobiega to niepotrzebnym stratom energii i zwiększa efektywność systemu. Grubość izolacji zależy od lokalizacji pomieszczenia nad nieogrzewaną piwnicą czy na gruncie potrzebna jest grubsza warstwa (np. 10-15 cm), podczas gdy na stropie między piętrami wystarczy cieńsza (np. 5 cm). Pamiętaj, aby płyty izolacyjne układać szczelnie, bez przerw, które mogłyby stanowić mostki termiczne.
Folia z ekranem aluminiowym: rola i prawidłowy montaż
Na warstwie izolacji termicznej układamy folię z ekranem aluminiowym. Jej zadanie jest dwojakie: po pierwsze, chroni ona styropian przed wilgocią przedostającą się z wylewki, a po drugie, odbija ciepło z powrotem w górę, dodatkowo zwiększając efektywność ogrzewania. Folia powinna być układana z odpowiednimi zakładkami (minimum 10-15 cm), a miejsca połączeń należy starannie skleić specjalną taśmą aluminiową, tworząc ciągłą barierę przeciwwilgociową i termiczną. Niektóre folie posiadają nadrukowaną siatkę, która ułatwia precyzyjne rozmieszczenie rur w odpowiednim rozstawie.
Montaż taśmy brzegowej klucz do prawidłowej dylatacji
Nie można zapomnieć o taśmie dylatacyjnej brzegowej. Jest ona absolutnie kluczowa dla prawidłowego funkcjonowania systemu. Taśma ta, wykonana zazwyczaj z pianki polietylenowej, kompensuje naturalne rozszerzanie się jastrychu (wylewki) pod wpływem zmian temperatury. Zapobiega to powstawaniu naprężeń, które mogłyby prowadzić do pękania podłogi lub uszkodzenia ścian. Taśmę należy zamontować wzdłuż wszystkich ścian, słupów, a także przy innych stałych elementach konstrukcyjnych, takich jak np. progi. Powinna ona wystawać nieco ponad poziom planowanej wylewki, a po jej związaniu można ją łatwo odciąć.
Metoda ślimakowa czy meandrowa? Wybierz najlepszy system dla swojego domu
Wybór metody układania rur ogrzewania podłogowego to jedna z kluczowych decyzji projektowych. Każda z nich ma swoje specyficzne cechy, zalety i wady, które sprawiają, że lepiej nadaje się do konkretnych zastosowań.
Układ ślimakowy (spiralny): Kiedy gwarantuje idealnie równomierne ciepło?

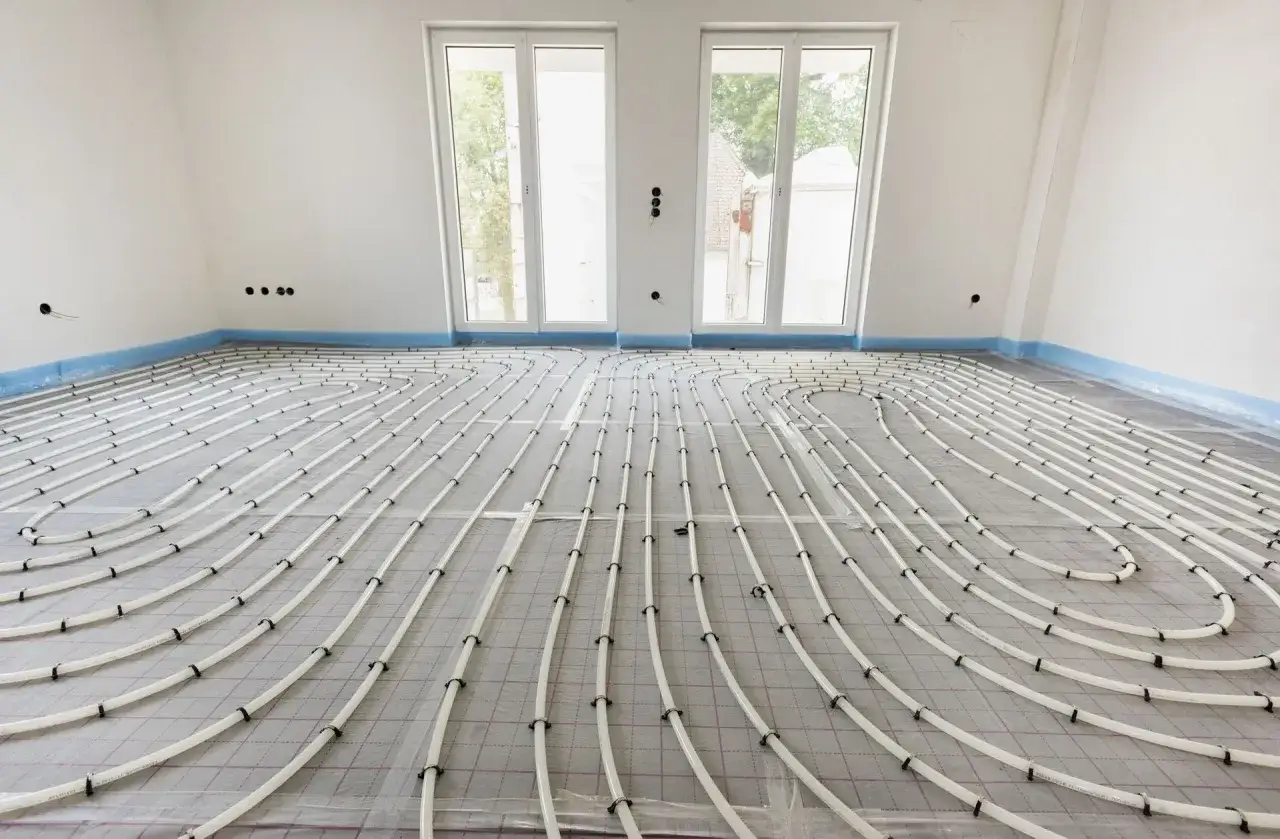

Układ ślimakowy, znany również jako spiralny, polega na prowadzeniu rur zasilających i powrotnych równolegle obok siebie, tworząc kształt spirali. Ta metoda jest ceniona przede wszystkim za to, że zapewnia najbardziej równomierny rozkład temperatury na całej powierzchni podłogi. Rury zasilające i powrotne są od siebie oddalone o stałą odległość, co minimalizuje różnice temperatur między nimi. Jest to rozwiązanie idealne do większości pomieszczeń, zwłaszcza tych o regularnych kształtach, gdzie priorytetem jest maksymalny komfort cieplny. Choć montaż może być nieco bardziej pracochłonny niż w przypadku innych metod, efekt końcowy w postaci idealnie równomiernego ciepła jest tego wart.
Układ meandrowy (wężowy): Kiedy prostota montażu ma sens?
Układ meandrowy, zwany też wężowym, polega na układaniu rur w formie pętli przypominających serpentyny. Jest to metoda zdecydowanie prostsza i szybsza w montażu, co może być kuszące, zwłaszcza przy większych powierzchniach. Należy jednak pamiętać o jej podstawowej wadzie: nierównomiernym rozkładzie temperatury. Początek pętli, gdzie płynie gorętsza woda, jest najcieplejszy, a koniec, gdzie woda jest już schłodzona, najchłodniejszy. Z tego powodu układ meandrowy często stosuje się w pomieszczeniach, gdzie można strategicznie umieścić początek pętli (najcieplejszy odcinek) przy ścianach zewnętrznych lub dużych oknach. Pozwala to skompensować większe straty ciepła w tych miejscach i wyrównać temperaturę na całej powierzchni.
Porównanie obu metod zalety, wady i rekomendowane zastosowania
Podsumowując, układ ślimakowy oferuje niezrównaną równomierność ogrzewania, co czyni go idealnym wyborem dla pomieszczeń, gdzie komfort cieplny jest priorytetem, ale wymaga nieco więcej pracy przy montażu. Z kolei układ meandrowy jest prostszy i szybszy w instalacji, ale wiąże się z pewnymi nierównomiernościami temperatury, które można jednak zminimalizować poprzez odpowiednie rozmieszczenie pętli, szczególnie w miejscach narażonych na większe straty ciepła. Wybór między nimi zależy więc od priorytetów inwestora czy ważniejsza jest absolutna równomierność, czy szybkość i prostota montażu.
Praktyczny przewodnik: Jak rozłożyć rury podłogówki krok po kroku
Sam proces fizycznego układania rur wymaga precyzji i stosowania się do projektu. Oto, jak krok po kroku wygląda ten etap prac.

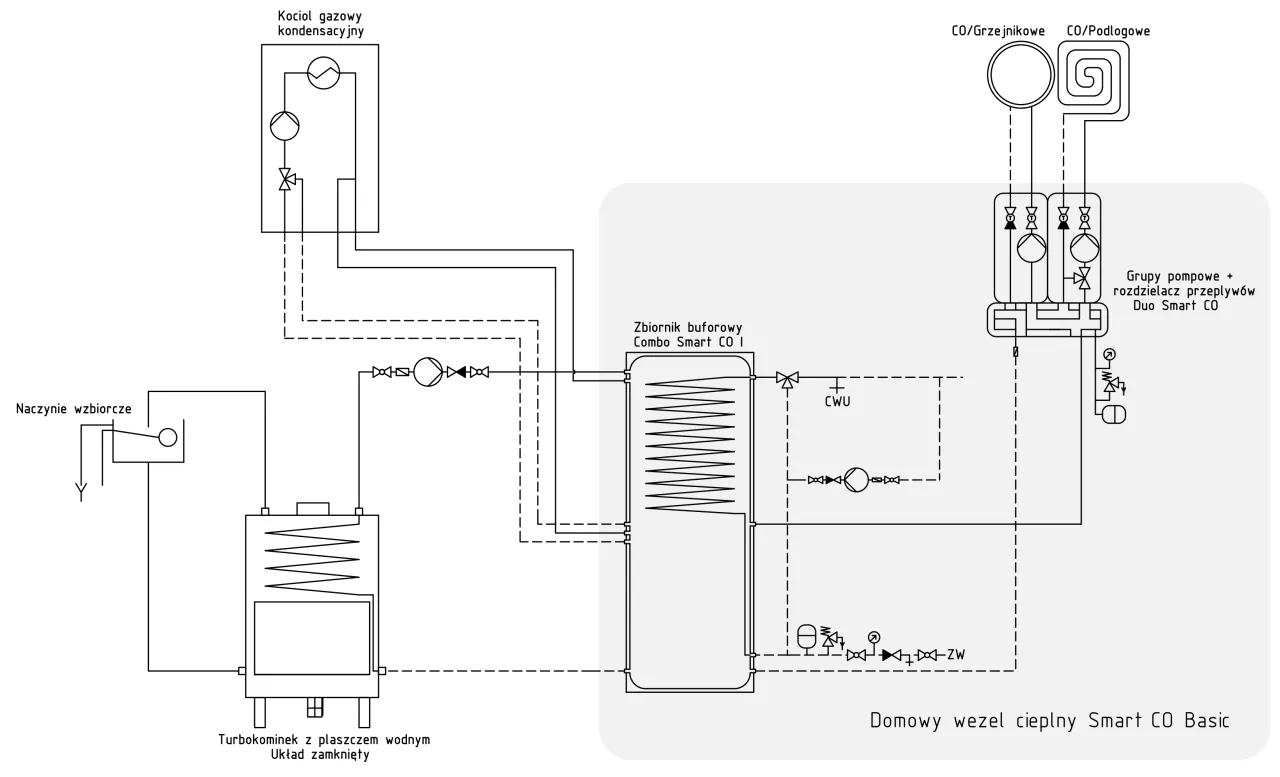

Montaż szafki i rozdzielacza serca Twojego systemu
Pierwszym krokiem jest montaż szafki rozdzielacza. Powinna ona być umieszczona w miejscu łatwo dostępnym, zazwyczaj w centralnym punkcie instalacji, aby zminimalizować długość rur doprowadzających do poszczególnych pętli. Szafkę należy solidnie zamocować do ściany, a następnie zainstalować w niej rozdzielacz. Rozdzielacz jest kluczowym elementem systemu, pełniącym funkcję "serca" to on odpowiada za precyzyjne rozdzielenie podgrzanej wody do poszczególnych pętli grzewczych oraz zbieranie schłodzonej wody powrotnej.
Podłączenie pierwszego końca rury do rozdzielacza
Po zamontowaniu rozdzielacza przystępujemy do podłączenia pierwszej rury grzewczej. Należy ją precyzyjnie połączyć z odpowiednim króćcem na rozdzielaczu zasilającym. Kluczowe jest tutaj dokładne dokręcenie połączenia, aby zapewnić jego pełną szczelność. Zazwyczaj stosuje się specjalne złączki zaprasowywane lub zaciskowe. Warto pozostawić niewielki zapas rury i zabezpieczyć jej koniec przed uszkodzeniem podczas dalszych prac.

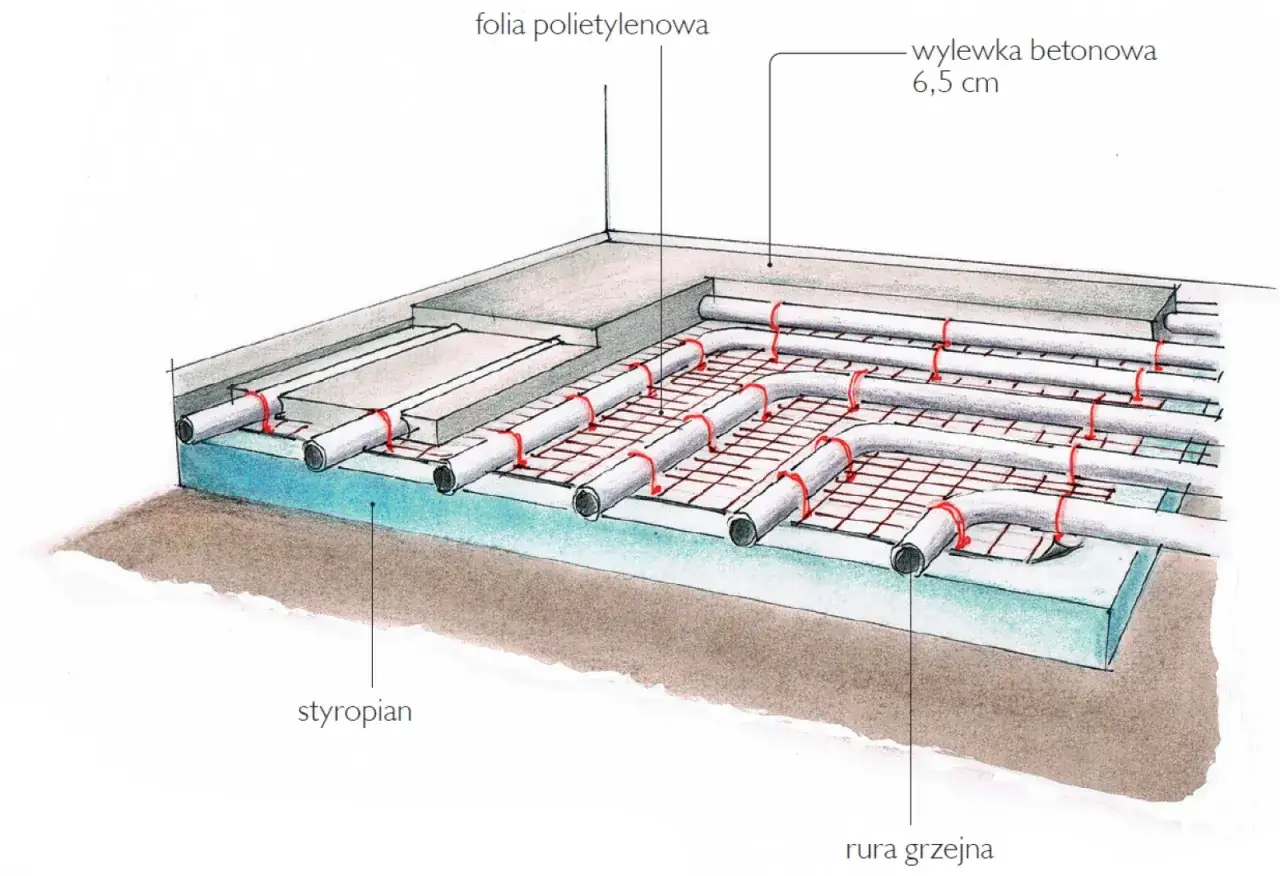

Prowadzenie i mocowanie rur do podłoża za pomocą klipsów (takerów)
Teraz rozpoczyna się właściwe układanie rur zgodnie z projektem czy to w układzie ślimakowym, czy meandrowym. Rury należy układać równo, bez ostrych zagięć, które mogłyby zmniejszyć przepływ wody lub uszkodzić ich strukturę. Do mocowania rur do podłoża (najczęściej do folii lub maty systemowej) używa się specjalnych klipsów montażowych, zwanych też takerami. W bardziej zaawansowanych systemach stosuje się również szyny montażowe. Ważne jest, aby rury były stabilnie przymocowane i nie przesuwały się podczas wylewania wylewki.
Jak prawidłowo prowadzić rury przez progi i dylatacje?
Szczególną uwagę należy zwrócić na miejsca, gdzie instalacja przechodzi przez progi drzwiowe lub dylatacje konstrukcyjne. Rury grzewcze nie mogą być narażone na naprężenia wynikające z ruchów konstrukcyjnych. Dlatego w takich miejscach rury należy prowadzić w specjalnych peszlach ochronnych o odpowiedniej długości. Pętle grzewcze nie mogą przecinać dylatacji konstrukcyjnych.
Podłączenie drugiego końca rury i oznaczenie pętli
Po ułożeniu całej pętli grzewczej należy precyzyjnie podłączyć jej drugi koniec do odpowiedniego króćca powrotnego na rozdzielaczu. Podobnie jak przy podłączeniu zasilającym, kluczowa jest tu szczelność połączenia. Po podłączeniu każdej pętli, niezwykle ważne jest jej dokładne oznaczenie. Można to zrobić za pomocą etykiet z numerem lub nazwą pomieszczenia. Ułatwi to późniejszą identyfikację każdej pętli, co jest nieocenione podczas ewentualnego serwisowania, regulacji czy napraw.
Kluczowe parametry, które decydują o sukcesie: rozstaw i długość rur

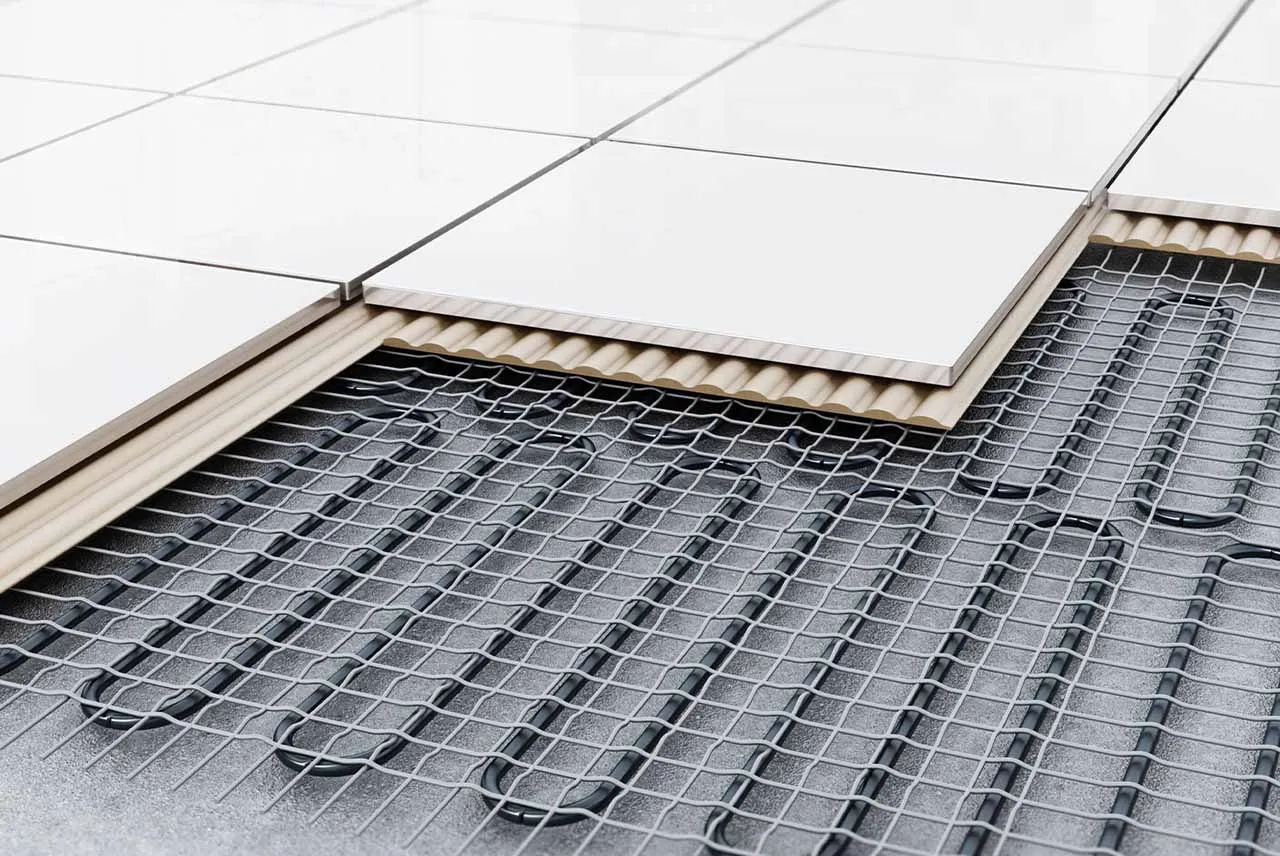

Aby ogrzewanie podłogowe działało wydajnie i równomiernie, należy przestrzegać kilku kluczowych parametrów technicznych, z których najważniejsze to rozstaw rur i ich długość.Co ile centymetrów układać rury? Zasady dla różnych pomieszczeń
Rozstaw rur nie jest wartością stałą i zależy od zapotrzebowania na ciepło w danym pomieszczeniu. Standardowo rury układa się w odstępach od 10 do 25 cm. W pomieszczeniach o największych stratach ciepła, takich jak łazienki, czy w tzw. strefach brzegowych, gdzie występują większe wychłodzenia, stosuje się gęstszy rozstaw, na przykład co 10-15 cm. W centralnych częściach większych pomieszczeń, jak salon, gdzie straty ciepła są mniejsze, można zastosować rzadszy rozstaw, np. co 15-20 cm, a nawet do 25 cm w niektórych przypadkach.
Strefa brzegowa: dlaczego przy ścianach zewnętrznych i oknach rury muszą być gęściej?
Strefa brzegowa to obszar o szerokości około 1 metra wzdłuż ścian zewnętrznych oraz pod dużymi oknami. W tych miejscach straty ciepła są naturalnie największe z powodu kontaktu z zimnym powietrzem zewnętrznym i niższą temperaturą przegród. Aby zniwelować te straty i zapobiec uczuciu chłodu przy ścianach, konieczne jest ułożenie rur w tej strefie znacznie gęściej, zazwyczaj co 10 cm. Pozwala to dostarczyć więcej ciepła tam, gdzie jest ono najbardziej potrzebne.
Jaka jest maksymalna bezpieczna długość jednej pętli i dlaczego nie wolno jej przekraczać?
Długość pojedynczej pętli grzewczej jest kolejnym krytycznym parametrem. Zazwyczaj maksymalna bezpieczna długość pętli wynosi od 100 do 120 metrów. Przekroczenie tej długości może prowadzić do poważnych problemów. Woda krążąca w tak długiej pętli napotyka na znacznie większe opory hydrauliczne. Skutkuje to nierównomiernym przepływem woda na początku pętli jest gorąca, a na jej końcu znacząco schłodzona. To z kolei prowadzi do nierównomiernego ogrzewania podłogi i obniżenia efektywności całego systemu. Dlatego tak ważne jest, aby projekt instalacji uwzględniał podział powierzchni na odpowiednią liczbę krótszych pętli.

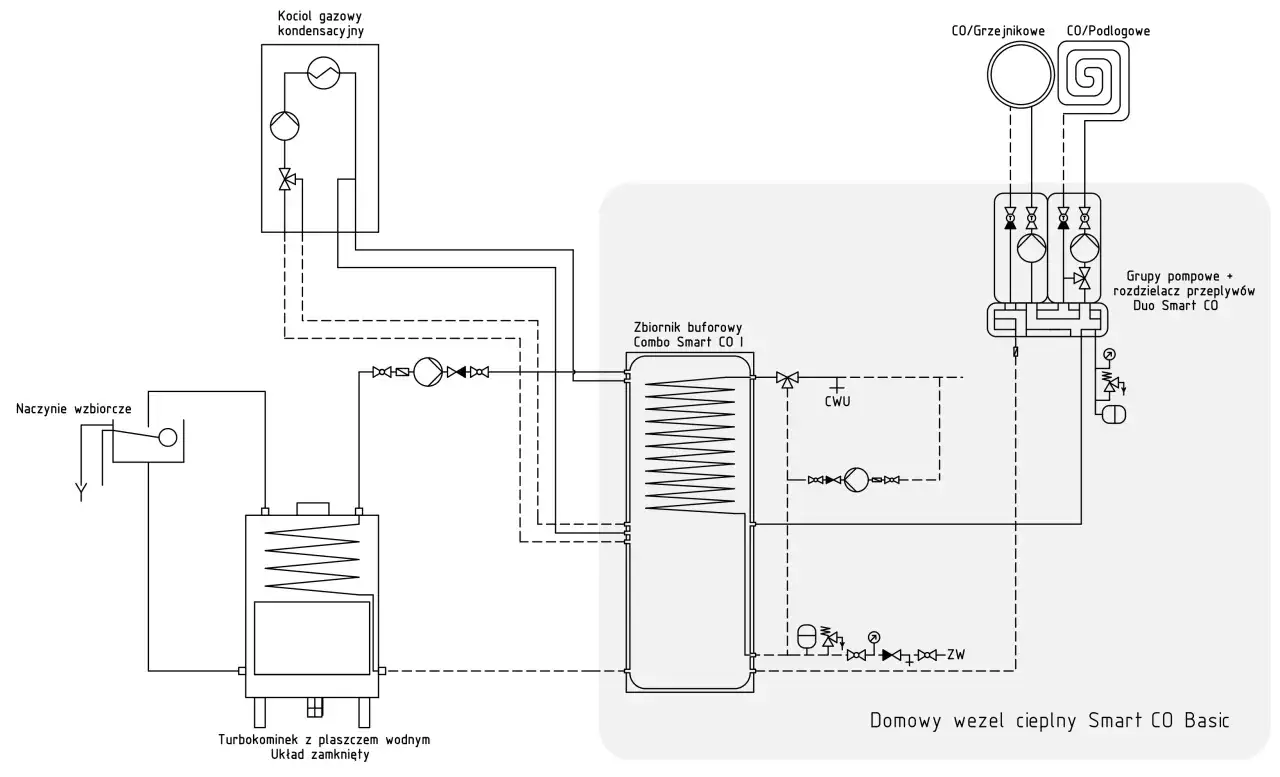

7 najczęstszych błędów, które zrujnują Twoją podłogówkę (i jak ich uniknąć)
Nawet najlepszy projekt może zostać zniweczony przez błędy popełnione na etapie montażu. Oto najczęstsze pułapki, na które należy uważać.
Błąd 1: Zbyt długie pętle grzewcze i ich konsekwencje
Tworzenie zbyt długich pętli grzewczych jest jednym z najpoważniejszych błędów. Jak już wspomniano, prowadzi to do dużych spadków ciśnienia i temperatury na końcu pętli. Efektem są "zimne plamy" na podłodze i znacznie obniżona efektywność grzewcza całego systemu. Zawsze trzymaj się zaleceń projektowych dotyczących maksymalnej długości pętli (100-120 metrów). Jeśli powierzchnia jest duża, lepiej podzielić ją na więcej krótszych pętli, niż ryzykować problemy z jedną, zbyt długą.
Błąd 2: Niewłaściwy rozstaw rur "zimne plamy" na podłodze
Kolejnym częstym błędem jest nieprawidłowy rozstaw rur. Zbyt duży odstęp między nimi skutkuje nierównomiernym rozkładem ciepła i powstawaniem stref, w których podłoga jest wyraźnie chłodniejsza. Pamiętaj, aby ściśle przestrzegać rozstawu wynikającego z projektu, szczególnie w strefach brzegowych i pomieszczeniach o wyższym zapotrzebowaniu na ciepło, takich jak łazienki, gdzie wymagany jest gęstszy układ.
Błąd 3: Zagięcie lub załamanie rury podczas montażu
Rury ogrzewania podłogowego są elastyczne, ale nie są niezniszczalne. Zbyt ostre zagięcie lub załamanie rury podczas układania może doprowadzić do zmniejszenia jej średnicy wewnętrznej, co utrudni przepływ wody, a w skrajnych przypadkach może nawet spowodować pęknięcie i wyciek. Podczas montażu należy zachować ostrożność, używać odpowiednich narzędzi do gięcia (np. sprężyn zewnętrznych lub wewnętrznych) i przestrzegać minimalnych promieni gięcia określonych przez producenta.
Błąd 4: Brak dokumentacji fotograficznej ułożonych rur
To błąd, który może ujawnić się dopiero po latach. Brak dokumentacji fotograficznej ułożonych rur przed zalaniem wylewką jest bardzo ryzykowny. W przyszłości, gdy będziesz chciał przewiercić się przez podłogę, na przykład w celu montażu mebli czy instalacji oświetlenia, bez zdjęć trudno będzie precyzyjnie zlokalizować przebieg rur. Może to prowadzić do ich przypadkowego uszkodzenia, co wiąże się z kosztownymi naprawami.
Błąd 5: Pominięcie taśmy dylatacyjnej brzegowej
Pominięcie taśmy dylatacyjnej brzegowej to błąd, który może mieć katastrofalne skutki. Jak wspomniano wcześniej, taśma ta jest niezbędna do kompensacji rozszerzalności cieplnej jastrychu. Jej brak powoduje powstawanie naprężeń, które mogą prowadzić do pęknięć podłogi, a nawet uszkodzeń ścian. Taśma musi być zamontowana na całym obwodzie pomieszczenia.
Błąd 6: Przecinanie dylatacji konstrukcyjnych rurami grzewczymi
Rury grzewcze nie mogą bezpośrednio przecinać dylatacji konstrukcyjnych, które oddzielają na przykład poszczególne strefy budynku lub pomieszczenia. Ruchy konstrukcyjne w tych miejscach mogą łatwo uszkodzić rury. Rozwiązaniem jest prowadzenie rur przez dylatację w specjalnym peszlu ochronnym, który pozwala na swobodne ruchy konstrukcji bez uszkadzania instalacji grzewczej.
Błąd 7: Zbyt wczesne uruchomienie ogrzewania po wylaniu jastrychu
Po zalaniu instalacji wylewką, należy dać jej czas na prawidłowe związanie i wyschnięcie. Zbyt wczesne uruchomienie ogrzewania, zanim jastrych osiągnie odpowiednią wytrzymałość, może spowodować jego pękanie i uszkodzenie całej instalacji. Zazwyczaj zaleca się odczekanie co najmniej 21-28 dni, a następnie stopniowe podnoszenie temperatury wody w systemie.

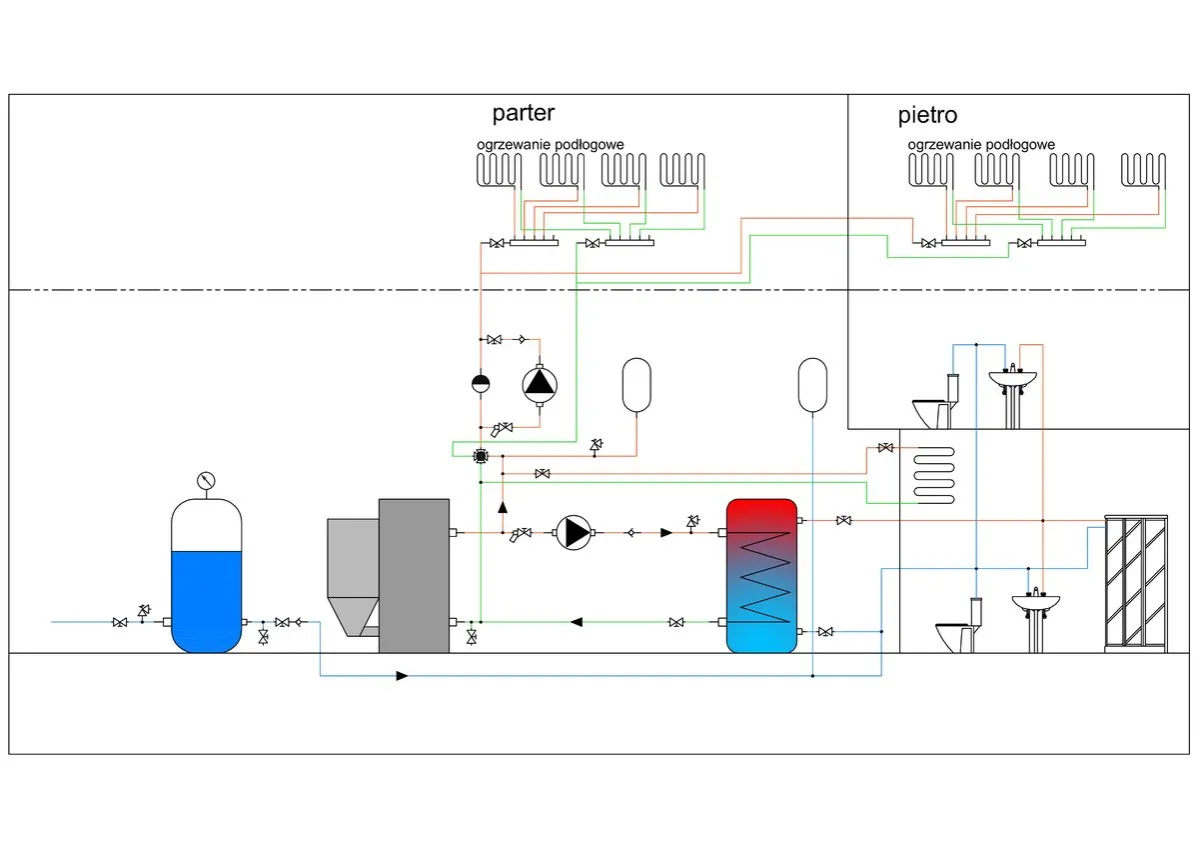

Finałowy test: Jak prawidłowo przeprowadzić próbę ciśnieniową instalacji?
Próba ciśnieniowa to absolutnie kluczowy etap, który musi zostać wykonany przed zalaniem instalacji wylewką. Jest to ostatnia szansa na wykrycie ewentualnych nieszczelności.
Czym jest próba szczelności i dlaczego jest absolutnie obowiązkowa?
Próba ciśnieniowa, znana również jako próba szczelności, to obowiązkowy etap weryfikujący, czy wszystkie połączenia w instalacji ogrzewania podłogowego są szczelne. Polega ona na napełnieniu układu wodą lub powietrzem i poddaniu go odpowiedniemu ciśnieniu. Dlaczego jest tak ważna? Ponieważ wykrycie nieszczelności po tym, jak instalacja zostanie zakryta wylewką, oznacza konieczność jej skuwania i ponownego wykonania prac, co generuje ogromne koszty i straty czasu. Dlatego ten etap nigdy nie może być pominięty.
Próba wodna a próba powietrzna którą i kiedy wybrać?
Istnieją dwie główne metody przeprowadzania próby ciśnieniowej: wodna i powietrzna. Próba wodna polega na napełnieniu układu wodą i poddaniu go ciśnieniu. Jest często uważana za bardziej wiarygodną, ponieważ woda łatwiej ujawnia nawet drobne nieszczelności. Próba powietrzna jest stosowana głównie w warunkach zimowych, gdy istnieje ryzyko zamarznięcia wody w rurach. Wymaga ona jednak większej precyzji i doświadczenia, aby prawidłowo zinterpretować wyniki. Wybór metody zależy od warunków panujących na budowie i preferencji wykonawcy.
Instrukcja krok po kroku: napełnianie układu i utrzymanie ciśnienia
Procedura próby ciśnieniowej wygląda następująco: po ułożeniu wszystkich pętli i podłączeniu ich do rozdzielacza, należy dokładnie odpowietrzyć instalację. Następnie, za pomocą specjalnej pompy, napełniamy układ wodą (lub powietrzem) i stopniowo podnosimy ciśnienie do wartości co najmniej 6 barów, lub dwukrotności ciśnienia roboczego systemu. Kluczowe jest, aby utrzymać to ciśnienie przez określony czas zazwyczaj jest to kilka godzin, a nawet przez cały okres wylewania i wiązania jastrychu. Należy regularnie kontrolować manometr, aby upewnić się, że ciśnienie nie spada.
Przeczytaj również: Grubość styropianu pod ogrzewanie podłogowe: Ile cm wybrać?
Co zrobić, jeśli ciśnienie spada? Jak zlokalizować nieszczelność?
Jeśli podczas próby ciśnieniowej zauważymy spadek ciśnienia, oznacza to, że w instalacji znajduje się nieszczelność. Pierwszym krokiem jest dokładne oględziny wszystkich połączeń i elementów instalacji. W przypadku próby wodnej, można użyć wody z dodatkiem fluorescencyjnego barwnika, który ułatwi zlokalizowanie wycieku. Przy próbie powietrznej pomocne może być nasłuchiwanie sykczącego dźwięku ulatniającego się powietrza. Po zlokalizowaniu nieszczelności, należy ją precyzyjnie naprawić, a następnie ponownie przeprowadzić próbę ciśnieniową, aż do uzyskania stabilnego wyniku. Dopiero wtedy można przystąpić do wylewania wylewki.
